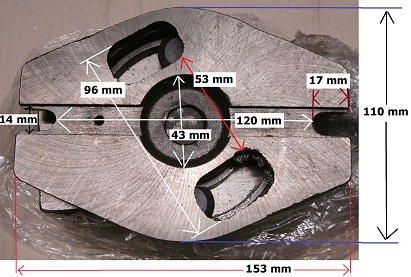

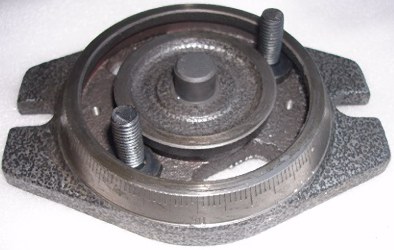

| drehbarer Maschinenschraubstock MS-80 gehärtete und geschliffene Stahlbacken, vergütete Spindel, Kurbel abnehmbar, Drehteller mit Gradskala, Der Schraubstock ist vom Dreh-Unterteil trennbar und einzeln verwendbar. Das 2. Bild zeigt den Maschinenschraubstock von unten. Mit gefräste Nute (14 mm) unterhalb des Drehtellers und des Schraubstockes mit Gewinde für die Befestigung eines Nutsteines, Lochkreis des Drehtellers 135 mm  |
|
||||||
|
Spannweite
|
Backen
|
Höhe
|
Gewicht
|
|
||
MS-80
|
66 mm
|
80 mm
|
92 mm
|
6,5 kg
|
|
||
 |
 |
||||||

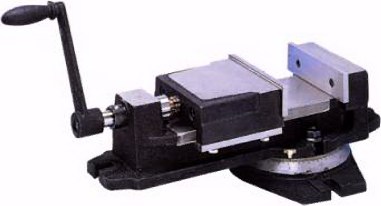

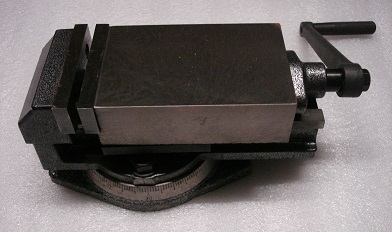

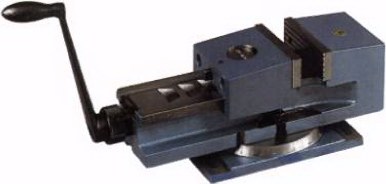

| Maschinenschraubstock gehärtete und geschliffene Stahlbacken, vergütete Spindel, Schnellverstellung der Backen durch Schnellarretierung in mehreren Positionen, Kurbel abnehmbar, Drehteller mit Gradskala, universelle Befestigung des Drehfußes durch Langlöcher |
|
||||||
|
Spannweite
|
Backen
|
Höhe
|
Gewicht
|
|
||
6510
|
125 mm
|
100 mm
|
113 mm
|
14 kg
|
|
||
6512
|
160 mm
|
125 mm
|
131 mm
|
25 kg
|
|
||

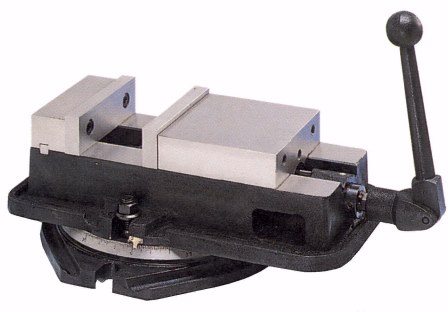

| Präzisions - Niederzug - Maschinenschraubstock Drehteller mit Gradskala, ´down lock` Befestigungssystem (BLA = Befestigungslochabstand) |
 |
|||||
|
Spannweite
|
Backen
|
Masse
|
BLA
|
Gewicht
|
|
VA4-106
|
103 mm
|
106 mm
|
350x240x150 mm
|
211
|
20 kg
|
nicht lieferbar
|
VA5-135
|
110 mm
|
135 mm
|
410x310x170 mm
|
246
|
30 kg
|
|
VA6-150
|
145 mm
|
150 mm
|
490x350x200 mm
|
280
|
42 kg
|
nicht lieferbar
|

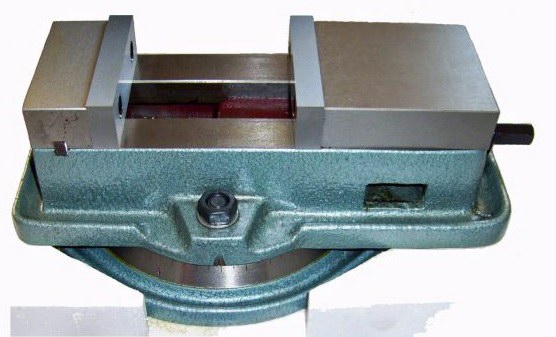

| Präzisions - Niederzug -
Maschinenschraubstock Präzisionsgeschliffene Maschinenschraubstöcke mit gehärteten und geschliffenen Stahlbacken, Backen auswechselbar, Kurbel abnehmbar, Drehteller mit Gradskala, ´down lock` Befestigungssystem (BLA = Befestigungslochabstand) |
 |
|||||
 |
||||||
|
Spannweite
|
Backen
|
Masse
|
Drehplatte
|
Gewicht
|
|
VN4-105
|
110 mm
|
105 mm
|
350x100x125mm
|
230 mm
|
25 kg
|
nicht lieferbar
|
VN5-130
|
130 mm
|
133 mm
|
400x130x130mm
|
250 mm
|
32 kg
|
nicht lieferbar
|
VN6-160
|
140 mm
|
160 mm
|
450x160x160mm
|
300 mm
|
47 kg
|
nicht lieferbar
|

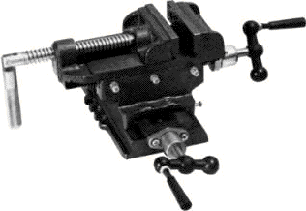

Stahlguss, Führungen nachstellbar, Backen auswechselbar, für leichte Bohr- und Fräsarbeiten mit geringer Spanabnahme |
|
  |
|||
Bestellnummer
|
819085
|
819100
|
819125
|
819150
|
|
|
|
|
|
|
|
Backenbreite
|
80 mm
|
105 mm
|
125 mm
|
150 mm
|
|
max. Öffnung
|
76 mm
|
105 mm
|
125 mm
|
150 mm
|
|
Weg quer
|
120 mm
|
130 mm
|
156 mm
|
184 mm
|
|
Weg längs
|
150 mm
|
168 mm
|
185 mm
|
210 mm
|
|
Gesamthöhe
|
123 mm
|
137 mm
|
149 mm
|
155 mm
|
|
Gewicht ca.
|
6,3 kg
|
9,4 kg
|
14 kg
|
17 kg
|
|
|
|||||
PRISMENBACKE
|
---
|
auf Anfrage
|
---
|
---
|
|
|
|
|
|
