| Leitspindeldrehmaschine
|
|
| HU 660 A |
230 V |
Preis auf Anfrage |
nicht mehr lieferbar |
| HU 660 C4 |
230 V |
Preis auf Anfrage |
- neues Modell |
| Prismatisch präzisionsgeschliffene Bettführung, Ober- und Querschlitten mit nachstellbarer Schwalbenschwanzführung, Oberschlitten drehbar gelagert, Primärantrieb über Keilriemen, Längsschlitten und Reitstock auf eigener Prismenführung, Hauptspindel in nachstellbaren Präzisionskegelrollenlagern (DIN), metrische, Modul- und Zollgewindeschneidmöglichkeit, Futterzentrierung über Kurzkegel, Drehrichtung umschaltbar, Vorschübe schaltbar. |
|

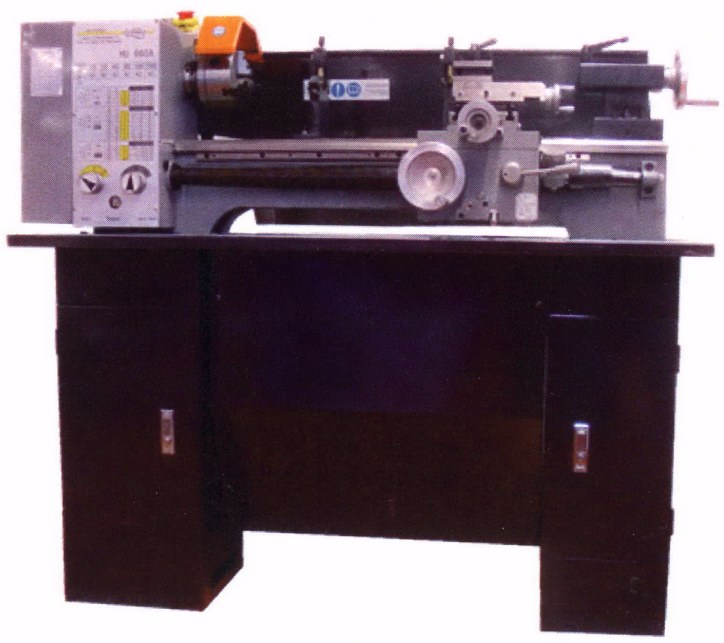

| Abbildung HU 660 A, Lueferbarkeit der HU 660 C4 auf Anfrage ! |
|
|
 |
|
Technische Daten |
|
|
HU 660 A und HU 660 C4
|
|
Spitzenhöhe |
|
|
140 mm
|
|
max. Drehdurchmesser |
|
280 mm
|
|
Spitzenweite |
|
660 mm
|
|
Drehdurchmesser über Support |
|
165 mm
|
|
Spindelbohrung |
|
26 mm
|
|
Spindelkonus |
|
MK 4
|
|
Drehspindel-Drehzahlen |
|
125 - 2000 U/min.
|
|
Planschlitten-Verfahrweg |
|
160 mm
|
|
Oberschlitten-Verfahrweg |
|
100 mm
|
|
Vorschub |
|
12 Vorschübe 0,05 - 3,5 mm
|
|
Steigung metrisch |
|
0,5 - 3,5 mm
|
|
Steigung Zoll |
|
10 - 44 G/Zoll
|
|
Längsvorschub |
|
0,05 - 0,4 mm
|
|
Reitstockkonus |
|
|
MK 3
|
|
Reitstock-Pinolenverfahrweg |
|
|
65 mm
|
|
Reitstock-Pinolendurchmesser |
|
|
32 mm
|
|
Motorleistung 50 Hz |
|
|
750 W / 230 V
|
|
Abmessungen |
|
|
1430 x 750 x 670 mm
|
|
Nettogewicht |
|
|
140 kg
|
|
Lieferumfang: |
|
|
Schrankuntergestell,
feststehende und mitlaufende Lünette,
Spritzschutzrückwand,
Futterspritzschutz,
Spänewanne,
Futterflansch mit 3-Backenfutter 125 mm,
Gewindeuhr,
Wechselrädersatz
zwei feste Körnerspitzen MK 3 / MK 4,
4-fach Stahlhalter
|
| Sonderzubehör / Ersatzteile : |
Schnellwechselstahlhalter SET,
mit 3 Einsätzen (LC) |
| auf Anfrage |
|
|
| Ersatzstahlhalter zum Schnellwechselstahlhalter |
| auf Anfrage |
|
|
| 4-Backen-Planscheibenfutter 160 mm mit Flansch |
| auf Anfrage |
|
|
| Futterflansch 125 mm |
| auf Anfrage |
|
|
| Futterflansch 160 mm |
| auf Anfrage |
|
|
| Futterflansch 200 mm |
| auf Anfrage |
|
|
| Kühlmitteleinrichtung, 400V oder 230V |
| auf Anfrage |
|
|
|
| Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten |
|
|
