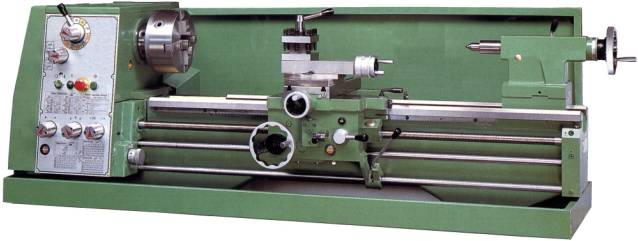

| EXTRON Leit- und Zugspindeldrehmaschine
|
|
| 11DF ohne CE |
400V/2200W |
|
auf Anfrage |
|
Lieferzeit
|
ca. 3 Monate |
|
| neu, mit Untergestell |
|
| 11DF ohne CE |
400V/2200W |
|
auf Anfrage |
|
|
| neu, ohne Untergestell |
|
Professionelle Drehmaschine mit präzisionsgeschliffenen und gehärteten Bettführungen, Drehfutteraufnahme mittels Camlock-Schnellwechselsystem D1-4“, Zentrierung über Kurzkegel, getrennte Prismenführungen für Support und Reitstock, Getriebe schaltbar, präzisionsgeschliffenes und gehärtetes im Ölbad laufendes Chrom-Nickel-Stahlzahnradgetriebe für Hauptspindel, Schaltspindel, im Ölbad laufendes Vorschubgetriebevorgelege, Supportgetriebe im Ölbad, Überlastungsrutschkupplung, automatische Verriegelung für wahlweise Leit- oder Zugspindelvorschub, Oberschlitten drehbar gelagert, Reitstock exzentrisch verfahrbar, Führungen in nachstellbaren Keilleisten, nachstellbare Präzisionskegelrollenlager der Hauptspindel
Achtung : NEU aber von Baujahr 02.1996 !
Ausführung ohne CE, muß für gewerbliche Nutzung nachgerüstet werden !
(Spindelabdeckung, Drehfutterabdeckung)
.
|
|
|
| Grundausstattung : |
|
| Längs- Quer- und Oberschlitten, Oberschlitten mit T-Nuten, Reitstock, Reduzierhülse MK5/MK3, Vierfachstahlhalter, 2 Körnerspitzen MK3, Futterflansch, zentrisch spannendes Dreibackenfutter 160 mm, Späne- und Kühlmittelauffangwanne, Laufrichtungssteuerung über Relais, Schaltspannung 24V, Schaltwelle, Notaustaster, Motorschutzsteuerung, elektrische Ausrüstung nach VDE-Richtlinien. |
|
|
| Spitzenweite |
610 mm
|

mitlaufende und feste Lünette
Kühlmitteleinrichtung
Mikrostop
Revolveranschlag
|
| Spitzenhöhe |
169 mm
|
| Spindelbohrung |
38 mm
|
| Längsvorschübe |
0,042-1,188 mm
|
| Quervorschübe |
0,007-0,202 mm
|
| Durchmesser über Support |
220 mm
|
| Querschlittenweg |
180 mm
|
| Oberschlittenweg |
102 mm
|
| Bettweite |
195 mm
|
| Spindelkegel / Reitstockkegel |
MK 5 / MK 3
|
| Pinolenhub |
102 mm
|
| 12 Spindeldrehzahlen |
54-2000 U/min
|
| 27 Gewinde metrisch |
0,2-7,5 mm
|
| 40 Gewinde zöllig |
4-112 Gang/Zoll
|
| Maße ohne Untergestell |
1370x680x550 mm
|
| Gewicht ohne Untergestell, Bremse, Kühlmittel |
350 kg
|
| Maße ohne Untergestell |
1370x680x550 mm
|
| Gewicht ohne Untergestell, Bremse, Kühlmittel |
350 Kg
|
|
|
| Sonderzubehör / Ersatzteile für 11DF und 18DF: |
| # Stehlünette |
|
| # Mitlauflünette |
Schnellwechselhalter mit 4 Einsätzen,
Einsätze lassen sich 90 Grad versetzt arretieren |
| auf Anfrage |
|
|
| Stahlhaltereinsatz zum Schnellwechselhalter |
| auf Anfrage |
|
|
| Schrankuntergestell, einzeln, ohne Bremse |
| auf Anfrage |
|
|
| Kühlmitteleinrichtung, 400V oder 230V |
| auf Anfrage |
|
|
| Spritzschutz-Rückwand |
| auf Anfrage |
|
|
| Futterabdeckungs-Spritzschutz |
| auf Anfrage |
|
|
Spannzangensatz 5C / Typ 385 E
1-26 mm, (+ 1 mm) ( = 26 Stück)
1-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26 mm |
| auf Anfrage |
|
|
Spannzangensatz 5C / Typ 385 E
1-29 mm, (+ 0,5 mm) ( = 57 Stück)
1-1,5-2-2,5-3-3,5... - ...27,5-28-28,5-29 mm |
| auf Anfrage |
|
|
| Mikrostop mit Revolveranschlag, Längsrichtung |
|
| Stop mit Revolveranschlag, Querrichtung |
| Fräsaufsatz |
| auf Anfrage |
|
|
| Ersatzkeilriemen B 33 |
|
| Aufspannscheibe 255 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Aufspannscheibe 305 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Camlockstift, einzeln |
| auf Anfrage |
|
|
| Schlossmutter |
| auf Anfrage |
|
|
| Futterflansch 125 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Futterflansch 160 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Futterflansch 200 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
Mitnehmerplatte Camlock D1-4“,
(zum Drehen zwischen Spitzen) |
| auf Anfrage |
|
|
| 4-Backen-Planscheibenfutter 200 mm, bereits einschließlich angepasstem Camlockflansch |
|
| # Lünetten auch passend für Drehmaschinen aus den 90er Jahren |
|
| EDER: 3061 , 3091, HUVEMA: HU 920, KNUTH etc. |
|
Bei Bestellung bitte Spitzenhöhe angeben ! |
