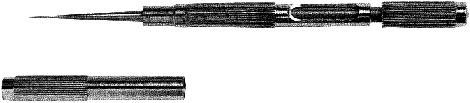

Präzisions - Bohrungslehren

Weitere INFO

6120306

Ø 0 - 3 mm

nicht lieferbar !

6120506

Ø 0 - 5 mm

Für präzise Durchmesser-Innenmessung von z.B. Düsen von 0-3 mm bzw. 0-5 mm, gehärteter und geschliffener Messkegel, Ablesegenauigkeit Nonius 0,01 mm

(versenkt liegende Düsenöffnungen nur bedingt messbar)

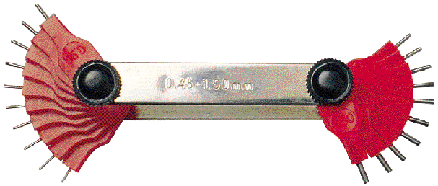

Düsenlehren - Satz

6125015	Ø 0,45 - 1,5 mm
	20 Stifte, 0,05 mm steigend

6125030	Ø 1,5 - 3 mm
	16 Stifte, 0,10 mm steigend

Austreibkeil DIN 317 gehärteter Spezialstahl
für MK1 + MK2 (M317-12)
für MK3 (M317-03)

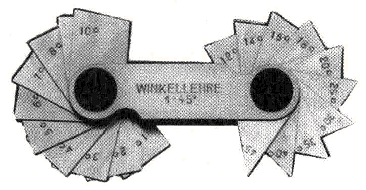

Winkellehren
Messbereich 1 - 45 Grad		(WL-20)
angegeben ist die Abweichung vom rechten Winkel !
20 Blatt, UNTERTEILUNG (Grad) : 1° - 2° - 3° - 4° - 5° - 6° - 7° - 8° - 9° - 10°- 12° - 14 °- 16 °- 18° - 20° - 25° - 30 °- 35 °- 40° - 45°

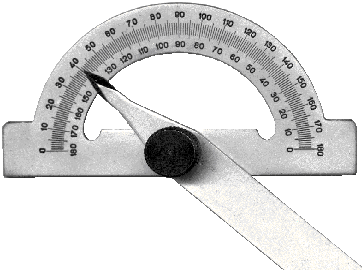

Winkelmesser aus Stahl

0 - 180 Grad,
Gradbogen mattverchromt,
mit Feststellschraube

4MGO14	80 x 120 mm
	Bogendurchmesser 80 mm Schienenlänge 120 mm

4MGO15	120 x 150 mm
	Bogendurchmesser 120 mm Schienenlänge 150 mm

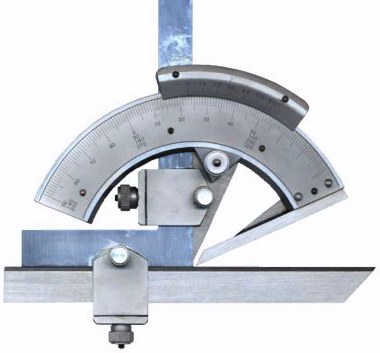

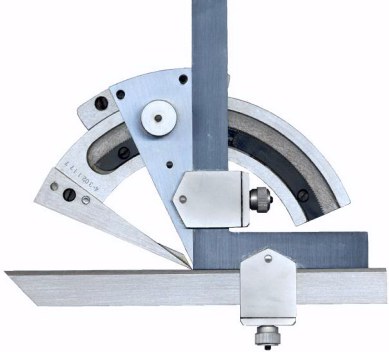

PRÄZISIONS-WINKELMESSGERÄT
WM214M
aus Stahl, Auflösung 2´, Verstellbereich 90 Grad, hochwertige mechanische Ausführung, Schenkellänge 140 / 150 mm. Lieferung in Holzkiste
VORDERSEITE			RÜCKSEITE

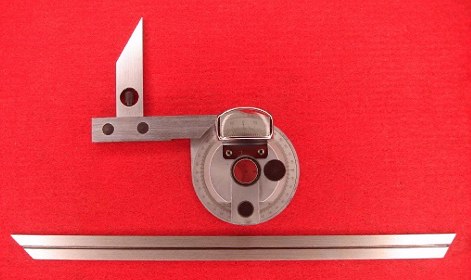

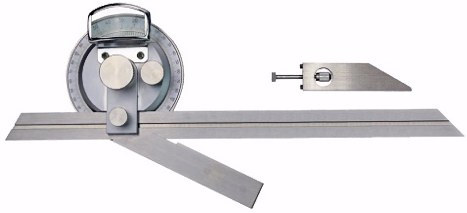

Universal - Winkelmessgerät
WM214L	0 - 360 Grad
• mit Glas-Lupe und Feineinstellung • Meßschiene 300 mm • Schenkellängen 70 mm und 100 mm • aus rostfreiem Edelstahl • parallaxfreie Ablesung • Skala Ablesung 1/12° = 5’ • mit Zusatzwinkel für kleinere Winkel

Universal - Winkelmessgerät, besonders hochwertige Industrieausführung
WM214L	0 - 360 Grad
• mit Glas-Lupe und Feineinstellung • Meßschiene 300 mm • INOX • parallaxfreie Ablesung • Skala, 4 x 90 Grad • Ablesung 1/12 Grad = 5’ • mit Zusatzwinkel für kleinere Winkel • im Behältnis/Kasten

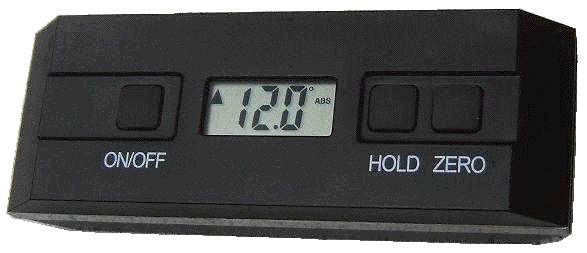

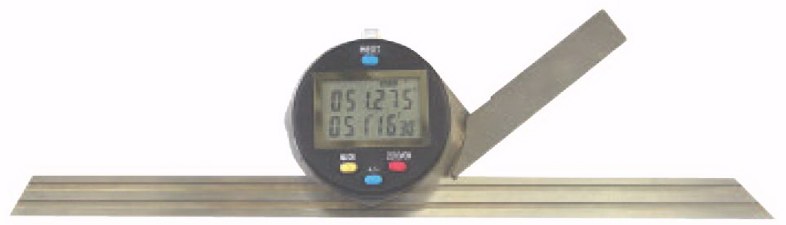

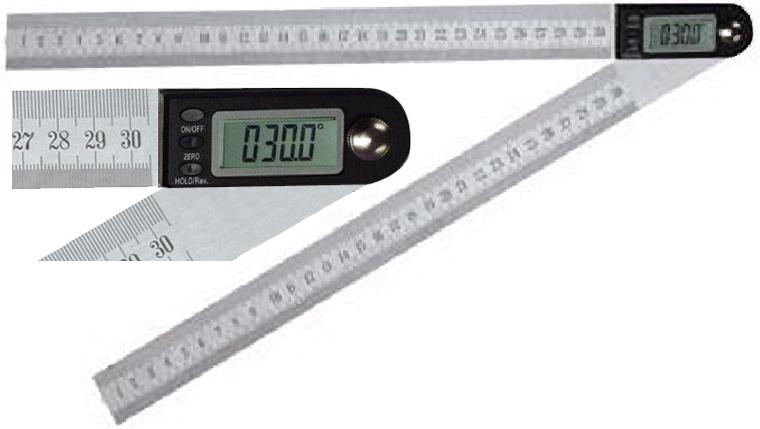

Digital - Winkelmessgerät			• Anzeige in Grad und Winkelminuten • Messbereich - 360° bis + 360° • Ablesung 0,001° bzw. 30" • Messgenauigkeit 5´ • mit 150mm und 300mm Meßschiene • mit Zusatzwinkel für kleinere Winkel • mit Holzkasten
D214063
