Scheibenfräser

HSS, DIN 885, geradeverzahnt,  mit  Längsnut DIN 841


Best.-Nr
Ø
Breite
Bohrung
Schneiden
Scheibenfräser
SF50H4
50 mm
4 mm
16 mm
14
33,-  EURO
SF50H5
50 mm
5 mm
16 mm
14
33,-  EURO
SF50H6
50 mm
6 mm
16 mm
14
34,-  EURO
SF63H4
63 mm
4 mm
22 mm
16
37,-  EURO
SF63H5
63 mm
5 mm
22 mm
16
37,-  EURO
SF63H6
63 mm
6 mm
22 mm
16
38,-  EURO
SF63H6
63 mm
6 mm
22 mm
14
38,-  EURO
SF63H8
63 mm
8 mm
22 mm
16
40,-  EURO
SF63H10
63 mm
10 mm
22 mm
16
41,-  EURO
SF80H5
80 mm
5 mm
27 mm
16
47,-  EURO
SF80H8
80 mm
8 mm
27 mm
16
49,-  EURO
SF80H10
80 mm
10 mm
27 mm
14
52,-  EURO
SF100H10
100 mm
10 mm
27 mm
18
60,-  EURO




Winkelstirnfräser

HSS, DIN 842, Form A,
Fräserwinkel wahlweise 45 Grad oder 60 Grad, bitte angeben !

Best-Nr
Ø
Breite
Nut
Bohrung
Schneiden
Winkelstirnfräser
45° / 60°
45° / 60°
WF40H10
40 mm
10 / 13 mm
L
10 mm
16 / 14
42,-  EURO
WF50H13
50 mm
13 / 16 mm
L
13 mm
18 / 16
50,-  EURO
WF63H18
63 mm
18 / 20 mm
L
16 mm
20 / 18
58,-  EURO
WF80H22
80 mm
22 / 25 mm
L
22 mm
22 / 20
84,-  EURO

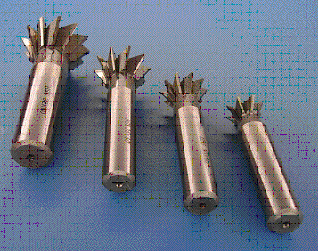

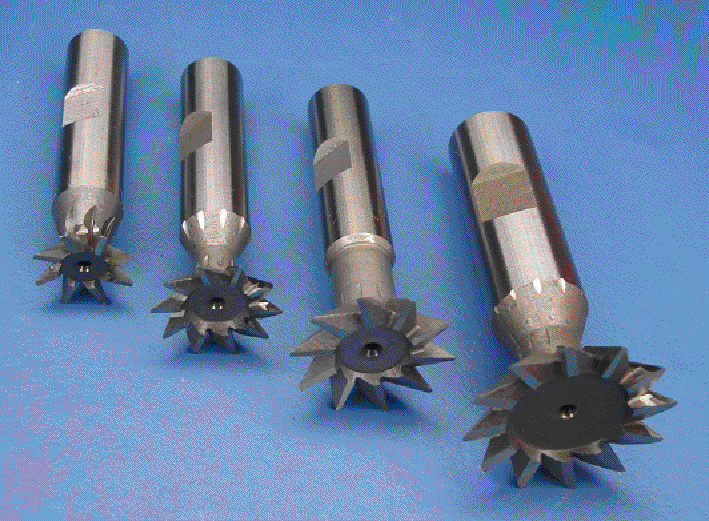

Winkelfräser HSS, DIN 1833C
mit Zylinderschaft, Fräserwinkel 45 Grad oder 60 Grad, bitte angeben !
Nenn- Ø
Schaft- Ø
Fräswinkel
Schneiden
(Anzahl)
Schneiden-
Länge
Frästiefe h
EURO
16 mm
12 mm
45 Grad
8
4 mm
2,8 mm
13 ,-
16 mm
12 mm
60 Grad
8
6,3 mm
5,5 mm
13 ,-
20 mm
12 mm
45 Grad
10
5 mm
3,5 mm
16 ,-
20 mm
12 mm
60 Grad
10
8 mm
6,9 mm
15 ,-
25 mm
12 mm
45 Grad
10
6,3 mm
4,5 mm
19 ,-
25 mm
12 mm
60 Grad
10
10 mm
8,7 mm
18 ,-
32 mm
16 mm
45 Grad
12
8 mm
5,7 mm
26 ,-
32 mm
16 mm
60 Grad
12
12,5 mm
10,8 mm
26 ,-



Zentrierbohrer

DIN 333, Form A, HSS


Zentrierbohrer
Best-Nr
Ø
91001
1 mm
2,50  EURO
91002
2 mm
3,-  EURO
91315
3,15 mm
3,50  EURO
91005
5 mm
5,50  EURO
9100X
Satz (4 Stück)
12,50  EURO





Zahnformfräser

 HSS, Typ NFMa
für Stirnräder, Eingriffswinkel 20 Grad, hinterdreht,

Zahnformfräser nur komplett als Satz lieferbar !


Zahnformfräser


Fräser - Nr.
1
2
3
4
5
6
7
8
für Zahnzahl
12-13
14-16
17-20
21-25
26-34
35-54
55-134
135-Zahnstange


MODUL
Ø
Bohrung
Breite
Nr. 1-3
Breite
Nr. 4-5
Breite
Nr. 6-8
SATZPREIS
0,4
32 mm
13 mm
3 mm
3 mm
3 mm
180,-  EURO
0,5
40 mm
13 mm
6 mm
6 mm
6 mm
195,-  EURO
0,6
32 mm
13 mm
3 mm
3 mm
3 mm
200,-  EURO
0,7
40 mm
16 mm
6 mm
6 mm
6 mm
205,-  EURO
0,75
40 mm
16 mm
6 mm
6 mm
6 mm
210,-  EURO
0,8
32 mm
13 mm
3 mm
3 mm
3 mm
220,-  EURO
0,9
32 mm
13 mm
3 mm
3 mm
3 mm
230,-  EURO
1,0
50 mm
16 mm
6 mm
6 mm
6 mm
240,-  EURO
1,25
50 mm
16 mm
6 mm
6 mm
6 mm
260,-  EURO
1,5
56 mm
22 mm
8 mm
6 mm
6 mm
285,-  EURO
1,75
56 mm
22 mm
8 mm
8 mm
6 mm
290,-  EURO
2,0
63 mm
22 mm
8 mm
8 mm
8 mm
305,-  EURO
2,25
63 mm
22 mm
8 mm
8 mm
8 mm
330,-  EURO
2,5
63 mm
22 mm
10 mm
8 mm
8 mm
340,-  EURO
3,0
80 mm
27 mm
12mm
12 mm
10 mm
375,-  EURO
3,5
80 mm
27 mm
12mm
12 mm
10 mm
390,-  EURO

zum Thema HSS oder HSSE :
HSS ist nicht so empfindlich wie HSSE. HSSE ist Cobalt - legiert, normalerweise zwischen 5 und 10 %.
Dadurch ist es härter, aber auch spröder.
# Wenn Sie viele Zahnräder mit einer sehr stabilen und vibrationsfreien Maschine herstellen wollen,
  dann ist HSSE die bessere Wahl - hält länger und ist länger scharf.
# Wenn Sie wenige Zahnräder mit einer kleineren Maschine herstellen wollen,
  dann ist HSS die bessere Wahl - Kanten splittern nicht so schnell aus.



Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten
