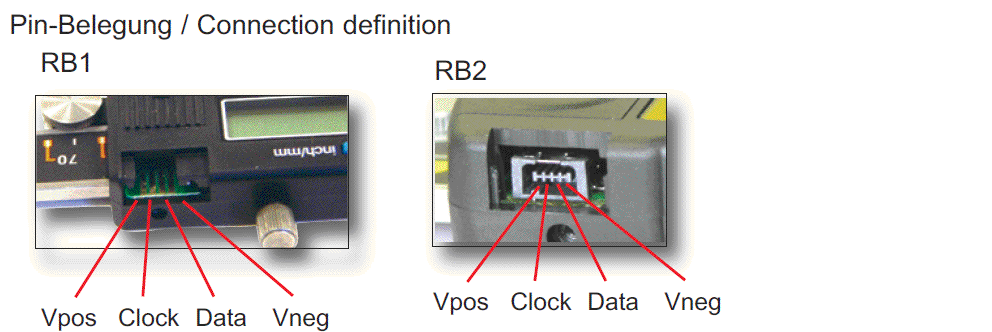

Steckerbelegung RS 232C




ACHTUNG :

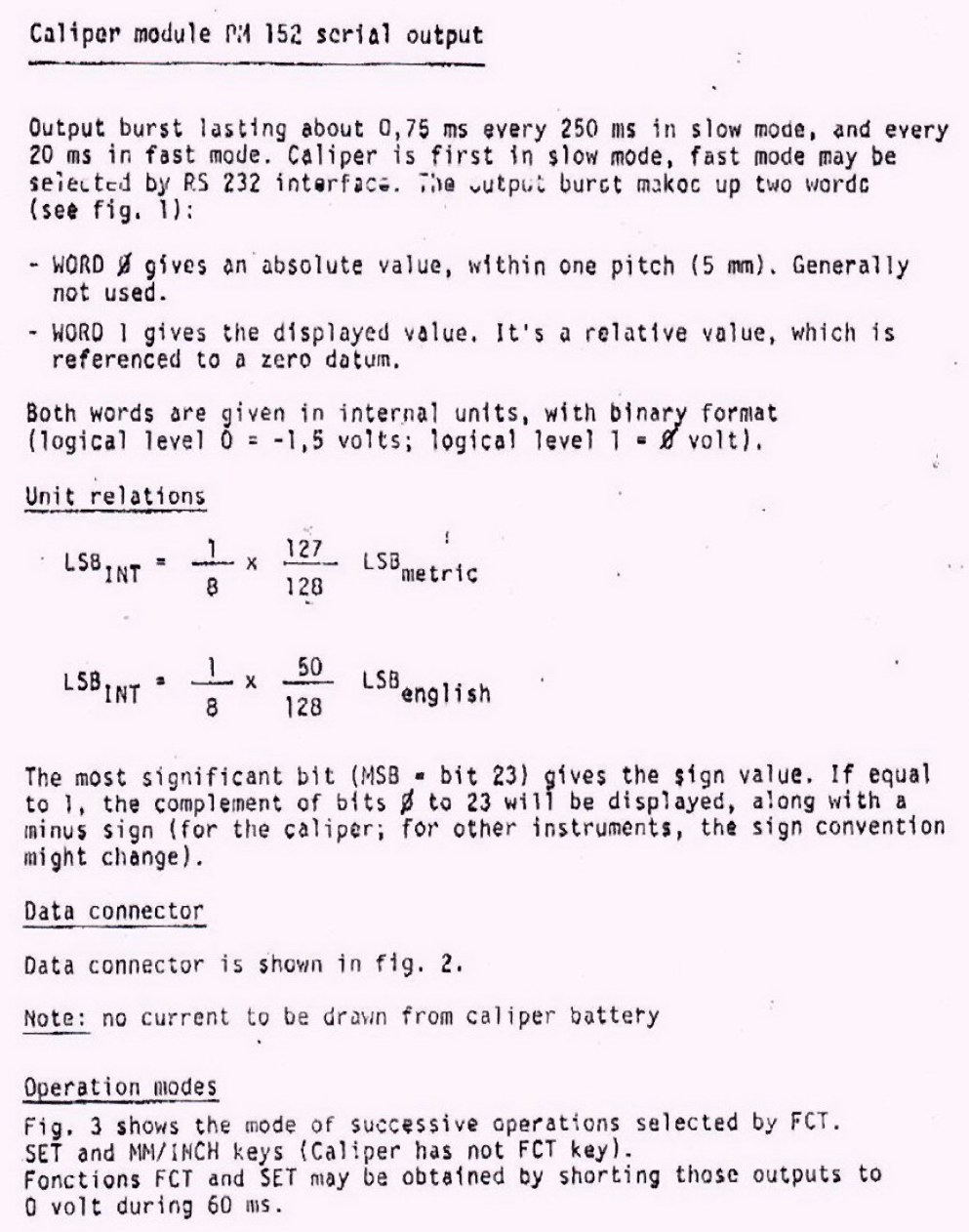

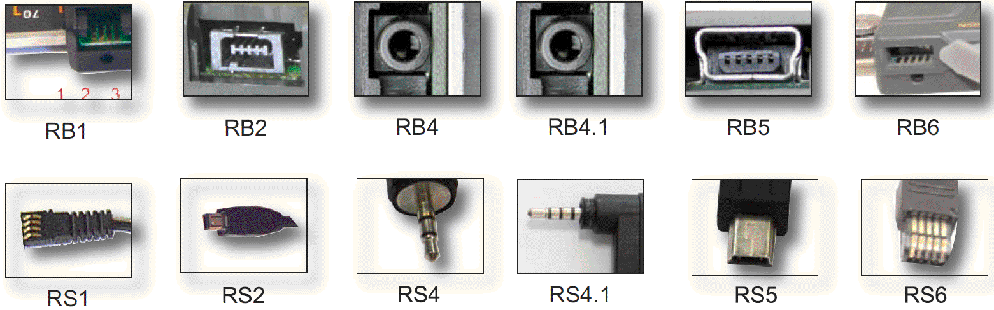

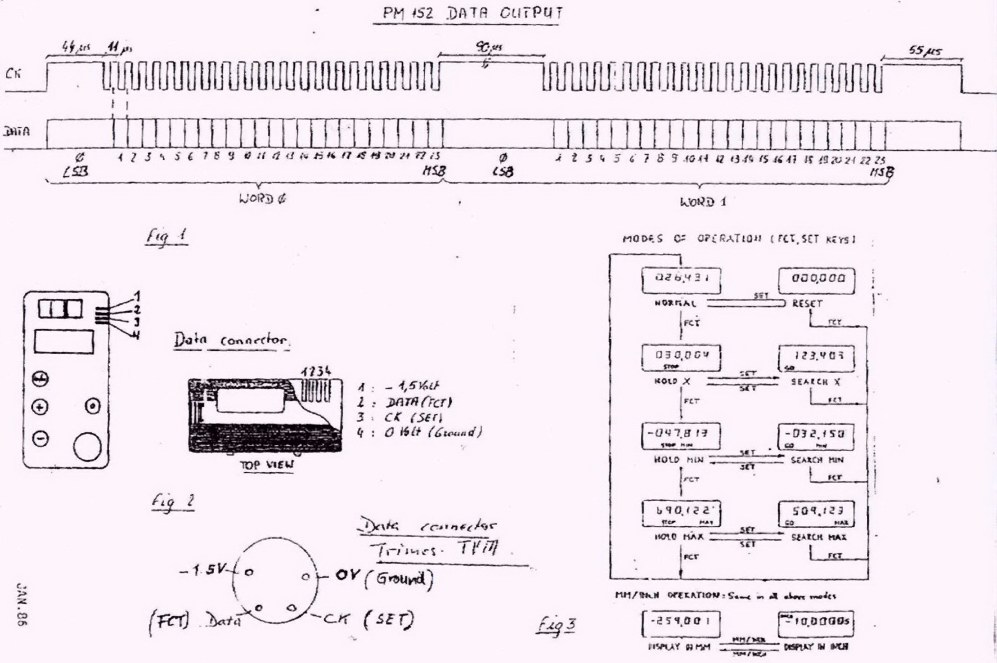

obige Datenblätter und Diagramme betreffen nur die Ausführung mit Anschluß RB1 / RS1 !

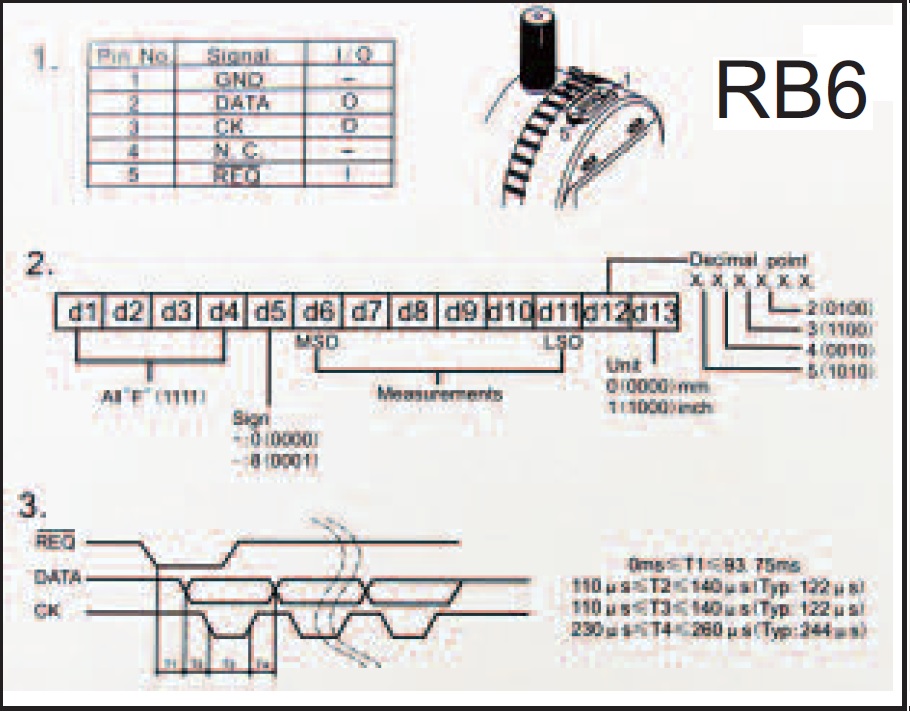

neue Ausführung ; RB2 - RB4 - RB5 - RB6 haben eine geänderte Spezifikation !


Irrtum und technische Änderungen vorbehalten -
keine Gewähr auf Richtigkeit !
Bitte Belegung der Kabel selbst überprüfen !
