Digital - Anbaumeßschieber INOX
für den Anbau an Drehmaschinen und Fräsen geeignet,
mit großer Anzeige 7 mm Ziffernhöhe,
spritzwassergeschützt, Anzeige EIN/AUS-schaltbar,
automatische Anzeigenabschaltung nach 7 - 15 Minuten,
Datenausgang RS-232C,
Umschaltung mm/inch, Anzeige: 0,01 mm oder 0,0005".
kapazitives Meßsystem,
Meßschiebermaßstab und Schiebeteil Edelstahl rostfrei, Abdeckkappe aus Kunststoff.

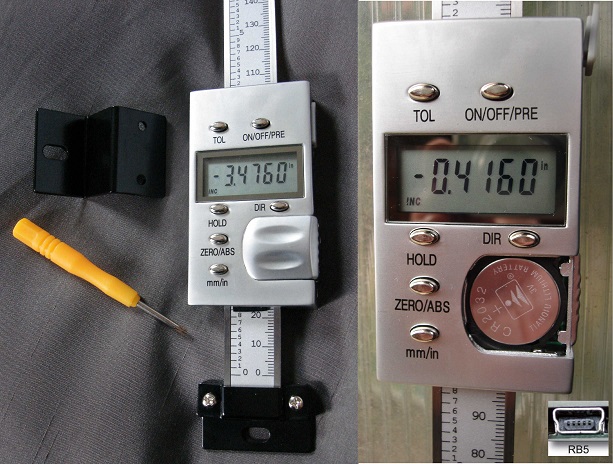

# Die Abbildung zeigt nur einen Teil des Meßschiebers,
# natürlich ist auch der Anbauhalter für die andere Seite dabei !
# oben rechts daneben die Ansicht der Datenschnittstelle !
horizontal = Anschluss RB5
vertikal = Anschluss RB4
ACHTUNG : Vorsicht bei Umgang mit Kühlflüssigkeit !
Die Meßsysteme können durch Feuchtigkeit beschädigt werden.
|
|

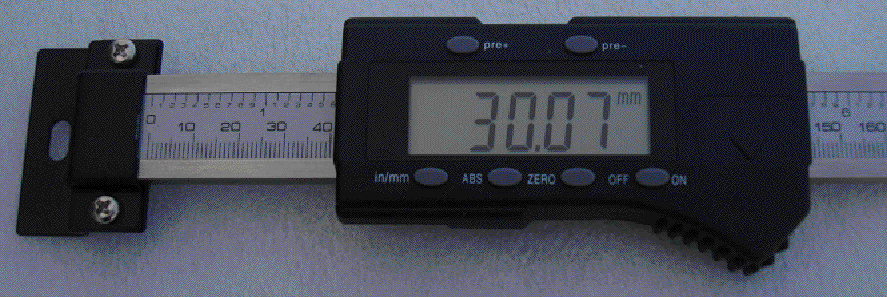

Abbildung rechts :
Anbaumeßschieber horizontal
100 mm bis 400 mm
|
|
Beide Horizontal-Meßschieber haben eine automatische Anzeigenabschaltung nach 7 - 15 Minuten,
sie schalten sich selbsttätig aus. Zur sofortigen Abschaltung ist zusätzlich hierzu ein AUS-Taster vorgesehen.
Der EIN-AUS-Schalter und der NULL-Taster sind voneinander getrennt :
Deshalb ist nach dem Wiedereinschalten nach dem Ausschalten der Messwert wieder sichtbar. |

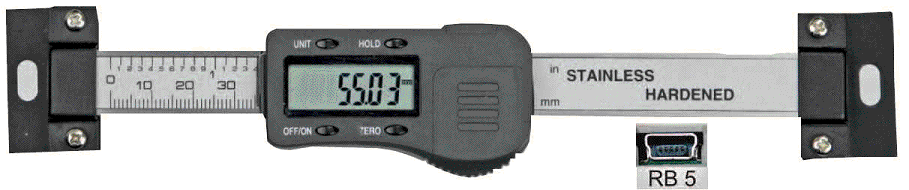

Abbildung rechts :
Anbaumeßschieber horizontal
500 mm bis 1 m
|
|
| alle Meßbereiche sind ca. 15 - 20 mm länger als angegeben ! |
|
ab 3 Anbaumeßschieber abzüglich 5 % Rabatt !
|
ANZEIGEBEREICH
|
HORIZONTAL
Abbildung oben
|
VERTIKAL
Abbildung unten
|
| 100 mm |
|
|
|
|
| 150 mm |
|
|
|
|
| 200 mm |
|
|
|
|
| 300 mm |
|
|
|
|
| 400 mm |
|
|
|
|
| 500 mm |
|
|
|
|
| 600 mm |
|
|
|
| auf Anfrage ! |
|
|
| 800 mm |
|
|
|
| auf Anfrage ! |
|
|
1000 mm
|
|
|
|
| auf Anfrage !
|
|
|
|
ACHTUNG - erhöhte Versandkosten !!! Deutschland = 18,- EURO, Ausland bitte anfragen !
|
|
|
horizontal |
|
Anschlusskabel |
|
mit Steckern |
|
RS2 für RB2 und |
|
RS5 für RB5 |
|
|
auf Anfrage !
|
|
|
vertikal |
|
Anschlusskabel |
|
mit Steckern |
|
RS4 für RB4 und |
|
RS5 für RB5 |
|
|
auf Anfrage !
|
|
Anschlusskabel |
|
mit Steckern |
|
RS1 für RB1 und |
|
S-VHS-Stecker |
|
|
nicht
lieferbar
|
|
S-VHS - 4-pol - |
|
Rundstecker |
|
ohne Kabel, |
|
lötbar |
|
|
auf Anfrage !
|
|
|
|
| Anzeigegeräte |
geeignet zum Anschluss an digitale Meßsysteme in meinem Angebot,
bitte jeweilige Steckerbelegung beachten !
# Achtung:
Auf Grund verschiedener Ausführungen des Stecksystems und der
Datenübetragungsformate empfehlen wir, Anzeigegeräte immer mit dem jeweiligen
Digital-Messgerät oder Einbaumeßschieber zusammen zu bestellen !
# einwandfreie Funktion kann sonst nicht in jedem Fall garantiert werden ! |
|
|
|
|
|

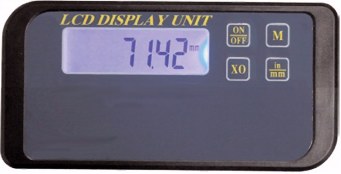

| 1-zeilig LCD |
12 mm Ziffernhöhe
|
auf Anfrage !
|
• für kapazitives Meßsystem
• Ablesung 0,01 mm/0,0005”
• große LCD Anzeige
• mit zuschaltbarer Hintergrundbeleuchtung
• Rückseite mit Magnet
• wahlweise Netzteil oder Batterie (2x LR03/AAA)
• mit RS232C-Anschlusskabel RB5, ca. 2 m
• Lieferumfang mit Netzteil
|
|
|
|
|
|
|
|
|

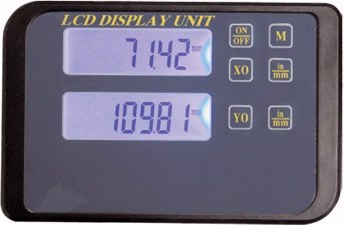

| 2-zeilig LCD |
12 mm Ziffernhöhe
|
auf Anfrage !
|
• für kapazitives Meßsystem
• Ablesung 0,01 mm/0,0005”
• große LCD Anzeige
• mit zuschaltbarer Hintergrundbeleuchtung
• Rückseite mit Magnet
• wahlweise Netzteil oder Batterie (2x LR03/AAA)
• mit 2 Stück RS232C-Anschlusskabel RB5, ca. 2 m
• Lieferumfang mit Netzteil
|
|
|
|
|
|

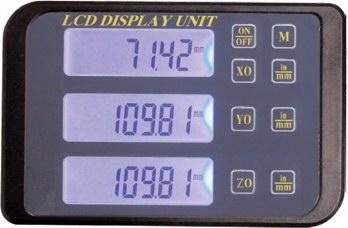

| 3-zeilig LCD |
12 mm Ziffernhöhe
|
auf Anfrage !
|
• für kapazitives Meßsystem
• Ablesung 0,01 mm/0,0005”
• große LCD Anzeige
• mit zuschaltbarer Hintergrundbeleuchtung
• Rückseite mit Magnet
• wahlweise Netzteil oder Batterie (2x LR03/AAA)
• mit 3 Stück RS232C-Anschlusskabel, ca. 2 m
• Lieferumfang mit Netzteil
|
|
|
|
|
| • Anschlusskabel für kapazitives Meßsystem mit 3-zeiliger Anzeige
|
| (Best-Nr. 220220) |
RB2
|
auf Anfrage !
|
|
| (Best-Nr. 220221) |
RB4
|
auf Anfrage !
|
| (Best-Nr. 220222) |
RB5
|
auf Anfrage !
|
|
|
|
|

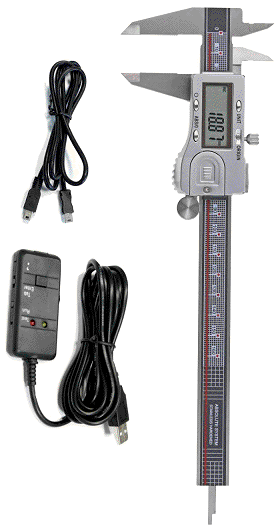

Digital - ABS - Meßschieber |
|
mit USB - Interface |
|
erhöhte Genauigkeit |
|
150 mm
200 mm
300 mm
|
|
Digital-Meßschieber,
ABS-System (mit ABS-System,
• = keine Messgeschwindigkeitsbegrenzung)
• Genauigkeit 0,03 mm
• aus rostfreiem Stahl, gehärtet,
• 4-fach Messung,
• mit ORIGIN-, mm/inch-, ON/OFF-, ZERO/ABS-Taste
• mit Schnittstelle RB 5
• Ablesung 0,01 mm/0,0005“
• Meßsystem mit 3V, CR1632
+
USB-Interface
• (für den Anschluss an PC via USB-Schnittstelle
• Messwerte können direkt an PC übertragen werden
• Messwerte können als Textdatei sowie Exceltabelle
• gespeichert werden
• Die Dateneingabe erfolgt entweder über die Übergabe- Taste
am Interface oder mittels Fußtaster (optional, nicht im Set enthalten)
Mit dem Auslöseschalter wird die Eintragung von
Messwerten direkt in die Textdatei oder Exceltabelle
ausgelöst. Der Auslöseschalter wird am Interface
angeschlossen.
|

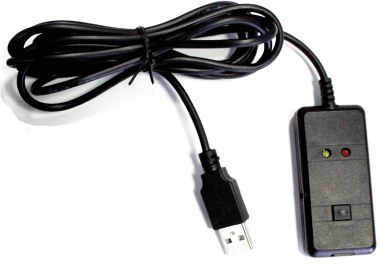

PC - interface USB |
| auf Anfrage ! |
|
|
 |
mit dem USB-Interface können Messwerte direkt in den PC übertragen und als Textdatei sowie als Exceltabelle gespeichert werden. Die Dateneingabe erfolgt entweder über die Übergabe-Taste am Interface oder mittels eines Fußtasters.
Geeignet zum Anschluss aller Digital-Messmittel
auf dieser und der folgenden Seite,
Lieferung mit Anleitung. Ein Treiber ist nicht mehr notwendig, die neueste Version funktioniert wie eine USB-Tastatur. |
| Stromversorgung erfolgt durch PC |
|

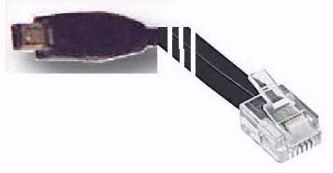

| Anschlusskabel für PC-Interface USB |
| (Best-Nr. 220252) |
RB2
|
auf Anfrage !
|
| (Best-Nr. 220253) |
RB4
|
auf Anfrage !
|
| (Best-Nr. 220251) |
RB5
|
auf Anfrage !
|
|

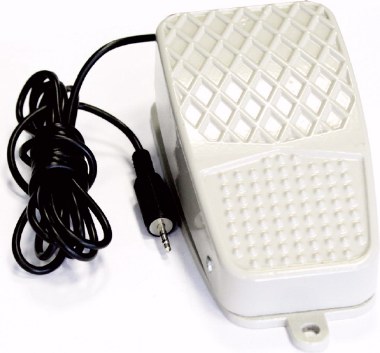

Fußtaster / Auslöseschalter
für PC - interface USB |
| auf Anfrage ! |
|
|
 |
mit dem Auslöseschalter wird die Eintragung von Messwerten direkt in die Textdatei oder Exceltabelle ausgelöst.
Der Auslöseschalter wird am Interface angeschlossen.
|
|

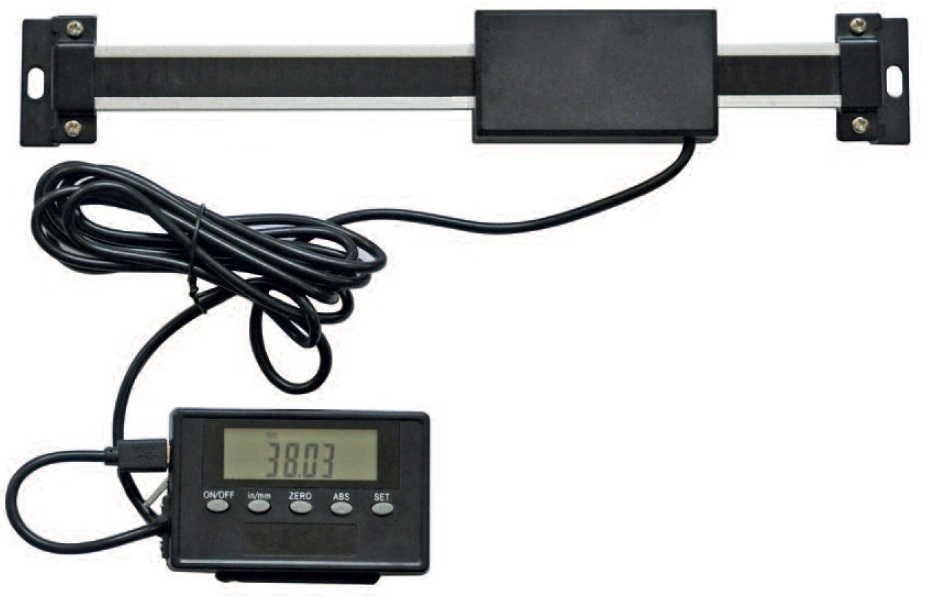

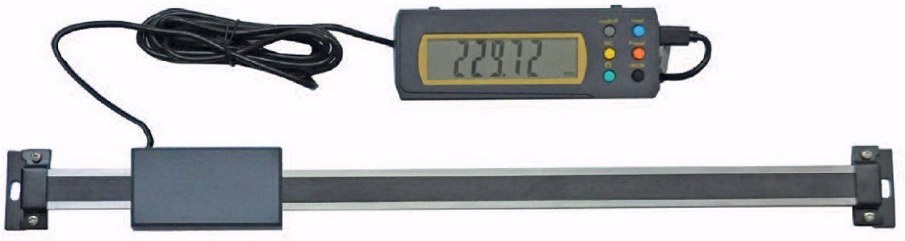

Digital - Anbaumeßschieber |
|
komplett mit separater Anzeige |
|
Messlängen 200 - 300 - 600 - 1000 mm |
| |
|
• für den Anbau an Drehmaschinen und Fräsen geeignet, |
| |
|
• mit großer Anzeige 7 mm Ziffernhöhe, |
| |
|
• spritzwassergeschützt |
| |
|
• Anzeige EIN/AUS-schaltbar, |
| |
|
• Datenausgang RS-232C, RB6, micro-USB |
| |
|
• Umschaltung mm/inch, Anzeige: 0,01 mm oder 0,0005" |
| |
|
• Messgenauigkeit 0,03 bis 0,06 mm, |
| |
|
• Anzeige magnetisch haftend, |
| |
|
• kapazitives Meßsystem, |
| |
|
• Meßschiebermaßstab aus Aluminium, |
| |
|
Abdeckkappe aus Kunjststoff, |
| |
|
Betrieb mit 2 handelsüblichen Knopfzellen 3V CR3032, im Lieferumfang |
|
|
Die Maßstäbe können |
|
beliebig gekürzt werden. |
|
|
|
Zur Funktion : |
|
Die Anzeige geht nach ca. 3 Minuten aus. |
|
Durch Antippen des Einschalters wird die Anzeige wieder eingeschaltet. |
|
Der vorhergehende Messwert ist dann wieder da - er bleibt auch im Stromsparmodus erhalten. |
|
Der Meßschieber misst auch bei Bewegung mit abgeschalteter Anzeige. Der Messwert stimmt immer absolut. |
|
 |
 |
|
|

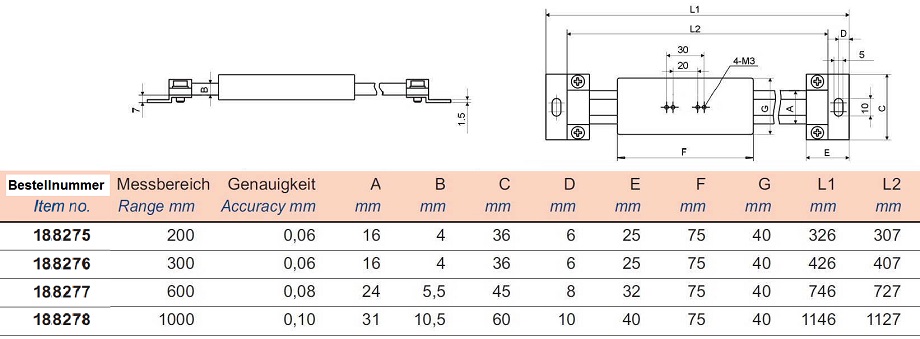

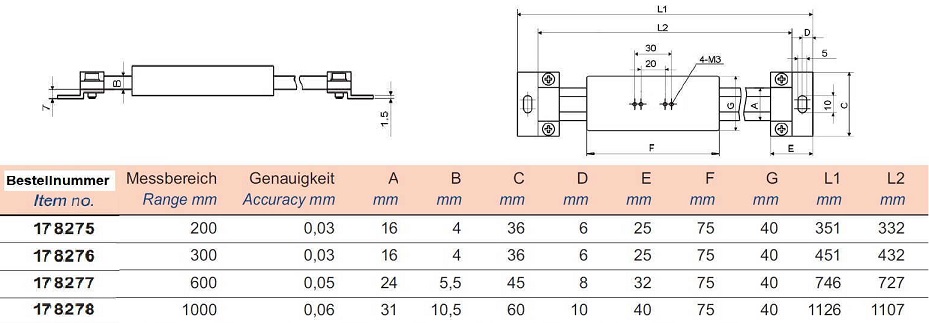

Digital - Anbaumeßschieber, |
|
komplett mit separater Anzeige, |
|
ABS-System, mit hoher Genauigkeit ! |
|
Messlängen 200 - 300 - 600 - 1000 mm |
| |
|
• für den Anbau an Drehmaschinen und Fräsen geeignet, |
| |
|
• mit großer Anzeige 7 mm Ziffernhöhe, |
| |
|
• spritzwassergeschützt |
| |
|
• Anzeige EIN/AUS-schaltbar, |
| |
|
• Datenausgang RS-232C, RB6, micro-USB |
| |
|
• Umschaltung mm/inch, Anzeige: 0,01 mm oder 0,0005" |
| |
|
• der Messwert kann voreingestellt und gehalten werde (PRESET) |
| |
|
• Messgenauigkeit 0,03 bis 0,06 mm, |
| |
|
• Anzeige magnetisch haftend, Anschlusskabel ca. 2 m |
| |
|
• absolutes Meßsystem, |
| |
|
• Meßschiebermaßstab und Schiebeteil aus Stahl, |
| |
|
Abdeckkappe aus Kunjststoff, |
| |
|
Betrieb mit 2 handelsüblichen Knopfzellen 3V CR3032, im Lieferumfang |
|
|
Die Maßstäbe können |
|
beliebig gekürzt werden. |
|
|
Zur Funktion : |
|
Die Anzeige geht nach ca. 3 Minuten aus. |
|
Durch Antippen des Einschalters wird die Anzeige wieder eingeschaltet. |
|
Der vorhergehende Messwert ist dann wieder da - er bleibt auch im Stromsparmodus erhalten. |
|
Der Meßschieber misst auch bei Bewegung mit abgeschalteter Anzeige. Der Messwert stimmt immer absolut. |
|
|
|
 |
|
hierzu passend : |
|
Netzteil 230V NT220230 |
|
für DA220230 LCD - Digital-Anzeigeeinheit |
|
|
|
Eingang 100 - 240 V |
|
Ausgang 5V - 2000mA |
|
Schaltnetzteil - stromsparend im Dauerbetrieb |
|
|
