Drehfutter zentrisch auf die Drehmaschine montieren |
|

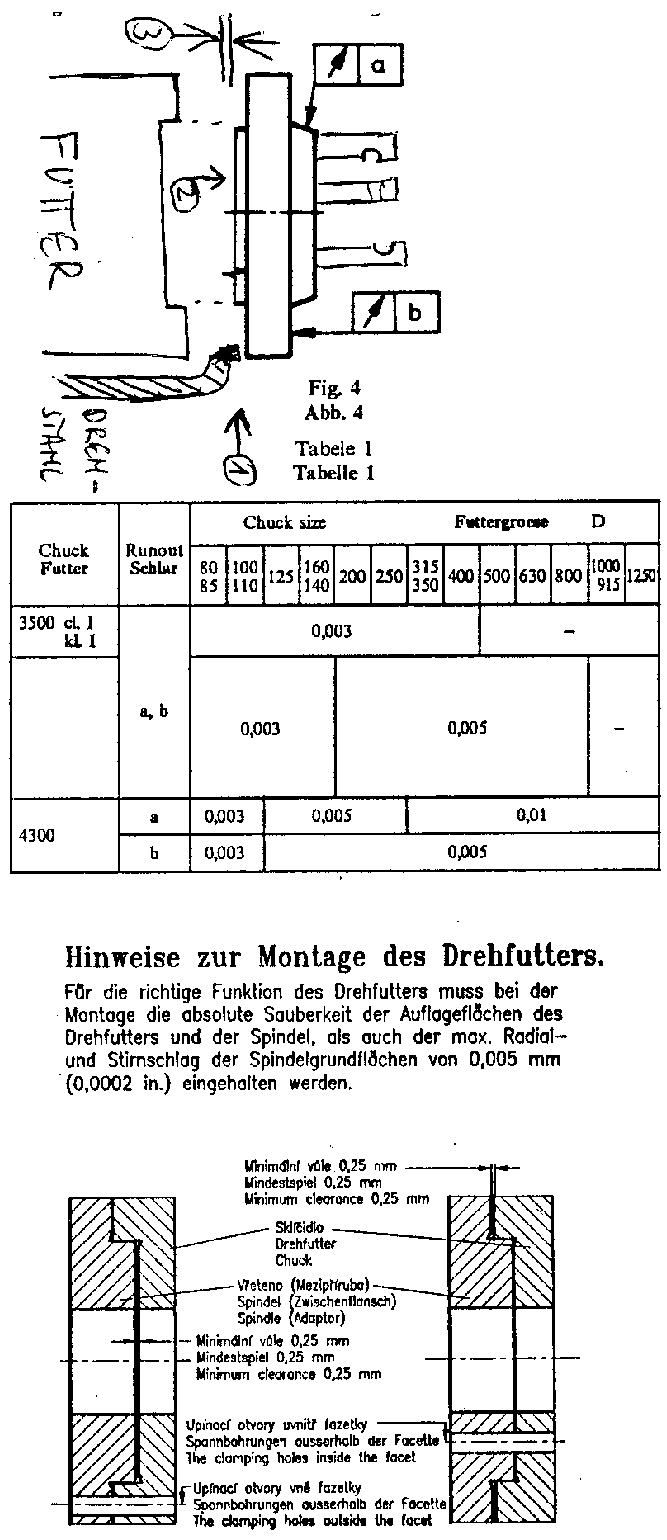

- Flansch an Drehfutter anpassen :
|
|
1) hier vom Flansch abnehmen, bis das Futter saugend passt |
|
2) Fläche plandrehen |
|
3) falls Unwucht ; soviel abdrehen, dass aussen ca. 0,25 mm Luftspalt bleibt |
|
Ein neues Flansch muss immer vor Inbetriebnahme an das Futter auf der Drehmaschine |
|
angepasst werden, auf der das Futter verwendet werden soll. |
|
Ist ganz einfach: |
|
Flansch auf die Maschine spannen, |
|
Markierung auf Flansch und Drehmaschinenteil setzen, damit immer gleich aufgespannt wird, |
|
dann von außen nach innen abdrehen, bis der erhaben überstehende Kreis saugend in das Futter paßt. |
|
Wenn bereits ein zu kleiner erhabener Überstand vorhanden ist: |
|
Entweder einfach überdrehen (entfernen) oder ignorieren: |
|
- es reicht eine Tiefe von 1/10mm, der vorhandene Überstand veschwindet dann in der Vertiefung des Futters! |
|
Die Löcher bohren - Genauigkeit spielt dabei keine Rolle, weil die Zentralität |
|
durch den erhabenen Überstand des Flansches bewirkt wird. |
|
Ist der Flansch aus Stahl, dann ist auch schweißen kein Problem. |
|

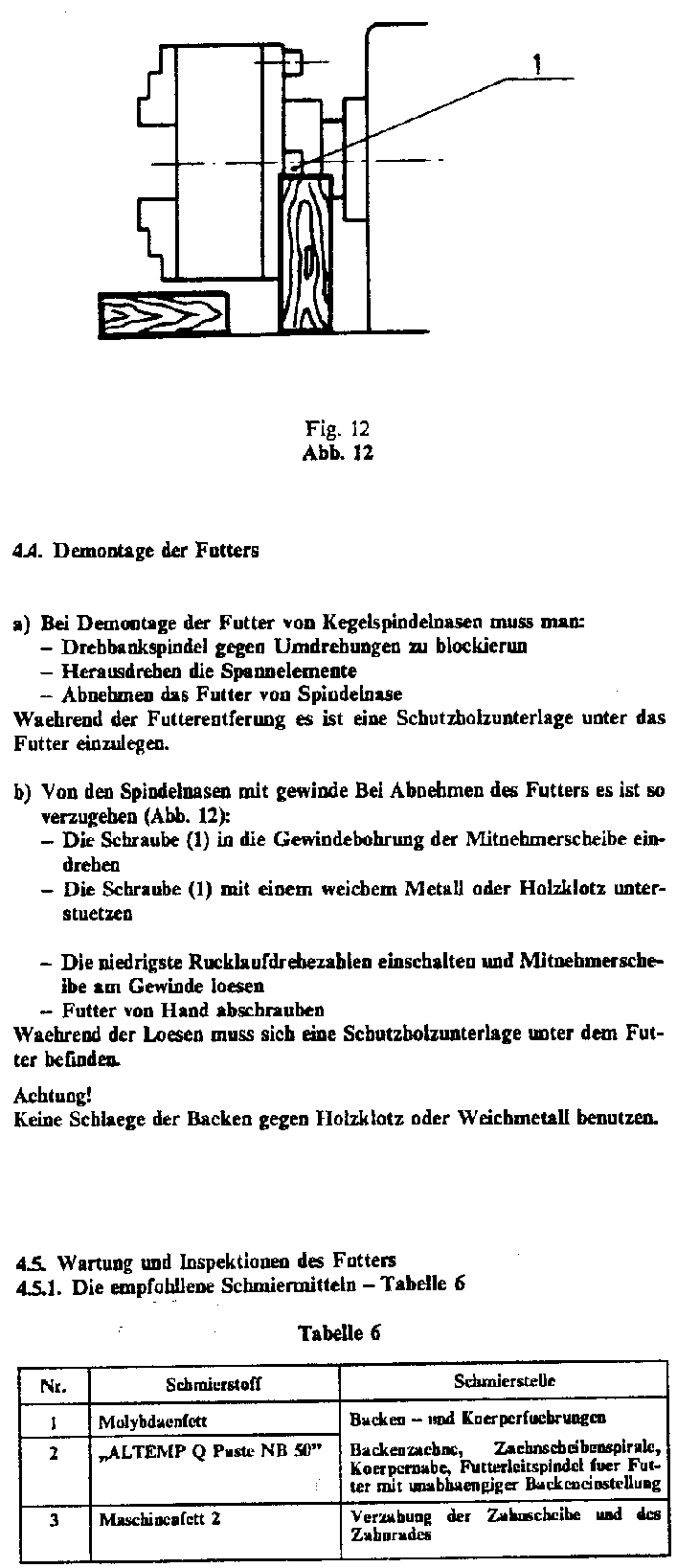

Demontage des Futters vom Flansch: |
|
|
