Drehfutter von BISON |
|
mit je 1 Satz Innen- und 1 Satz Außenbacken und Spannschlüssel |
|
3-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Gusskörper
= vorrätig - ab Lager sofort lieferbar !
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3204
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Typ
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
80
|
3204
|
2 - 71
|
56
|
16
|
67
|
44
|
4000
|
2
|
 ,- €
|
|
100
|
3204
|
3 - 87
|
70
|
20
|
83
|
50
|
3500
|
3
|
,- €
|
|
125
|
3204
|
3 - 125
|
95
|
32
|
108
|
56
|
3200
|
5
|
,- €
|
|
160
|
3204
|
3 - 160
|
125
|
42
|
140
|
64,5
|
3000
|
10
|
,- €
|
|
200
|
3204
|
4 - 200
|
160
|
55
|
176
|
75
|
2500
|
18
|
,- €
|
|
250
|
3204
|
5 - 250
|
200
|
76
|
224
|
85
|
2000
|
29
|
,- €
|
|
|
|
3-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Stahlkörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3504
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Typ
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
80
|
3504
|
2 - 71
|
56
|
16
|
67
|
44
|
6000
|
1,5
|
,- €
|
|
100
|
3504
|
3 - 87
|
70
|
20
|
83
|
50
|
5300
|
2,8
|
,- €
|
|
125
|
3504
|
3 - 125
|
95
|
35,5
|
108
|
59,5
|
4800
|
5
|
,- €
|
|
160
|
3504
|
3 - 160
|
125
|
42
|
140
|
68
|
4500
|
10
|
,- €
|
|
200
|
3504
|
4 - 200
|
160
|
55
|
176
|
78
|
4000
|
17,5
|
,- €
|
|
250
|
3504
|
5 - 250
|
200
|
76
|
224
|
89
|
3500
|
29
|
,- €
|
|
|
|
4-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Gusskörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3604
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Typ
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
3604
|
3 - 125
|
95
|
32
|
108
|
56
|
3200
|
5
|
,- €
|
|
160
|
3604
|
3 - 160
|
125
|
42
|
140
|
64,5
|
3000
|
10
|
,- €
|
|
200
|
3604
|
4 - 200
|
160
|
55
|
176
|
75
|
2500
|
17,5
|
,- €
|
|
250
|
3604
|
5 - 250
|
200
|
76
|
224
|
85
|
2000
|
29
|
,- €
|
|
|
|
4-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Stahlkörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3704
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Typ
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
100
|
3704
|
3 - 87
|
70
|
20
|
83
|
50
|
5300
|
2,8
|
,- €
|
|
125
|
3704
|
3 - 125
|
95
|
32
|
108
|
59,5
|
4800
|
5
|
,- €
|
|
160
|
3704
|
3 - 160
|
125
|
42
|
140
|
68
|
4500
|
10
|
,- €
|
|
200
|
3704
|
4 - 200
|
160
|
55
|
176
|
78
|
4000
|
17,5
|
,- €
|
|
250
|
3704
|
5 - 250
|
200
|
76
|
224
|
89
|
3500
|
29
|
,- €
|
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen
|
3-Backen-Drehfutter DIN 55027
Gusskörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3234
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
85
|
64,5
|
3000
|
9
|
,- €
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
64,5
|
3000
|
9
|
,- €
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
75
|
2500
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
75
|
2500
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
85
|
2000
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
85
|
2000
|
32
|
,- €
|
|
|
|
3-Backen-Drehfutter DIN 55027
Stahlkörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3534
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
3
|
3 - 125
|
54
|
32
|
75
|
59,5
|
4800
|
5
|
,- €
|
|
125
|
4
|
3 - 125
|
63,5
|
32
|
85
|
59,5
|
4800
|
5
|
,- €
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
85
|
68
|
4500
|
9
|
,- €
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
68
|
4500
|
9
|
,- €
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
78
|
4000
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
78
|
4000
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
89
|
3500
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
89
|
3500
|
32
|
,- €
|
|
|
|
4-Backen-Drehfutter DIN 55027
Gusskörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3634
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
85
|
81,5
|
3000
|
9
|
,- €
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
81,8
|
3000
|
9
|
,- €
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
91
|
2500
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
91
|
2500
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
103,5
|
2000
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
103,5
|
2000
|
32
|
,- €
|
|
|
|
4-Backen-Drehfutter DIN 55027
Stahlkörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3734
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
4
|
3 - 125
|
63,5
|
32
|
85
|
59,5
|
4800
|
5
|
,- €
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
85
|
68
|
4500
|
9
|
,- €
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
68
|
4500
|
9
|
,- €
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
78
|
4000
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
78
|
4000
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
89
|
3500
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
89
|
3500
|
32
|
,- €
|
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen
|
3-Backen-Drehfutter DIN 55029 mit Camlock-Aufnahme
Gusskörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3244
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
160
|
3
|
3 - 160
|
54
|
42
|
70,6
|
64,5
|
3000
|
9
|
,- €
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
82,6
|
64,5
|
3000
|
9
|
,- €
|
|
200
|
4
|
4 - 200
|
63,5
|
55
|
82,6
|
75
|
2500
|
19
|
,- €
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
75
|
2500
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
75
|
2500
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
85
|
2000
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
85
|
2000
|
32
|
,- €
|
|
|
|
3-Backen-Drehfutter DIN 55029 mit Camlock-Aufnahme
Stahlkörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3544
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
3
|
3 - 125
|
54
|
32
|
70,7
|
59,5
|
4800
|
5
|
,- €
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
82,6
|
68
|
4500
|
9
|
,- €
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
68
|
4500
|
9
|
,- €
|
|
200
|
4
|
4 - 200
|
63,5
|
55
|
82,6
|
78
|
4000
|
19
|
,- €
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
78
|
4000
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
78
|
4000
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
89
|
3500
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
89
|
3500
|
32
|
,- €
|
|
|
|
4-Backen-Drehfutter DIN 55029 mit Camlock-Aufnahme
Gusskörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3644
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
160
|
4
|
3 - 160
|
82,6
|
42
|
82,6
|
81,5
|
3000
|
9
|
,- €
|
|
160
|
5
|
3 - 160
|
104,8
|
42
|
104,8
|
81,5
|
3000
|
9
|
,- €
|
|
200
|
5
|
4 - 200
|
104,8
|
55
|
104,8
|
91
|
2500
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
133,4
|
55
|
133,4
|
91
|
2500
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
133,4
|
76
|
133,4
|
103,5
|
2000
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
171,4
|
76
|
171,4
|
103,5
|
2000
|
32
|
,- €
|
|
|
|
4-Backen-Drehfutter DIN 55029 mit Camlock-Aufnahme
Stahlkörper
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
Typ 3744
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
160
|
4
|
3 - 160
|
82,6
|
42
|
82,6
|
68
|
4500
|
9
|
,- €
|
|
160
|
5
|
3 - 160
|
104,8
|
42
|
104,8
|
68
|
4500
|
9
|
,- €
|
|
200
|
5
|
4 - 200
|
104,8
|
55
|
104,8
|
78
|
4000
|
19
|
,- €
|
|
200
|
6
|
4 - 200
|
133,4
|
55
|
133,4
|
78
|
4000
|
19
|
,- €
|
|
250
|
6
|
5 - 250
|
133,4
|
76
|
133,4
|
89
|
3500
|
32
|
,- €
|
|
250
|
8
|
5 - 250
|
171,4
|
76
|
171,4
|
89
|
3500
|
32
|
,- €
|
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen
|
|
|
|

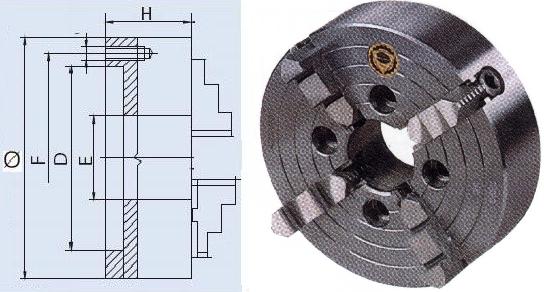

4-Backen-Planscheibenfutter von BISON |
|
mit 1 Satz harten Wendebacken und Spannschlüssel
|
|
4-Backen-Planscheibenfutter mit zylindrischer Zentrieraufnahme
|
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
*** nur gegen Vorkasse ! Sie erhalten nach Bestellung eine Vorkasse-Rechnung !
|
Futter
|
Ø
mm
|
Typ 4304
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
85
|
|
Stahlguss
|
|
2 - 80
|
62
|
25
|
72
|
40
|
4000
|
2
|
,- €
|
100
|
|
Stahlguss
|
|
3 - 100
|
79,38
|
25
|
54
|
40
|
3800
|
3
|
,- €
|
125
|
|
Stahlguss
|
|
3 - 130
|
69,85
|
26
|
54
|
43
|
3500
|
4
|
,- €
|
160
|
|
Stahlguss
|
|
3 - 155
|
82,55
|
50
|
69,85
|
80
|
3200
|
5
|
,- €
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen
|
Drehfutter von BISON vorrätig =
|
|
# weitere Drehfutter |
|
und Grundbacken mit Aufsatzbacken auf Anfrage ! |
|
|
|
|
|

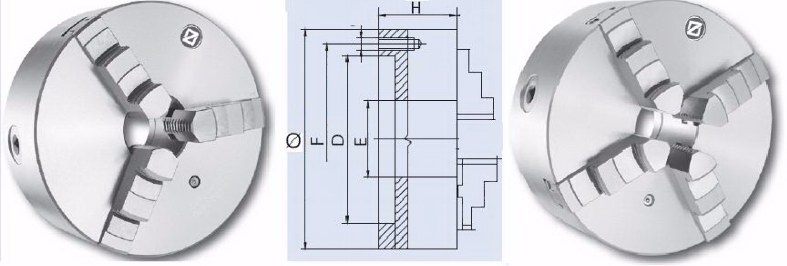

Drehfutter von ZENTRA |
|
Rundlauf Genauigkeit besser als DIN 6386-1 |
mit je 1 Satz Innen- und 1 Satz Außenbacken und Spannschlüssel
|
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
|
3-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Gusskörper
= vorrätig - ab Lager sofort lieferbar !
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
vor-
rätig
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
|
|
80
|
|
2 - 71
|
56
|
16
|
67
|
44
|
4000
|
1,5
|
|
|
100
|
|
3 - 83
|
70
|
20
|
83
|
50
|
3500
|
2,8
|
|
|
125
|
|
3 - 125
|
95
|
32
|
108
|
56
|
3200
|
5
|
|
|
160
|
|
3 - 160
|
125
|
42
|
140
|
64
|
3000
|
10
|
|
|
200
|
|
4 - 200
|
160
|
55
|
176
|
75
|
2500
|
17,5
|
|
|
250
|
|
5 - 250
|
200
|
76
|
224
|
85
|
2000
|
29
|
|
|
|
|
|
3-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Stahlkörper
= vorrätig - ab Lager sofort lieferbar !
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
vor-
rätig
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
80
|
|
2 - 71
|
56
|
16
|
67
|
44
|
6000
|
1,5
|
auf Anfrage
|
|
100
|
|
3 - 83
|
70
|
20
|
83
|
50
|
5200
|
2,8
|
auf Anfrage
|
|
125
|
|
3 - 125
|
95
|
32
|
108
|
56
|
4800
|
5
|
auf Anfrage
|
|
160
|
|
3 - 160
|
125
|
42
|
140
|
64
|
4500
|
10
|
auf Anfrage
|
|
200
|
|
4 - 200
|
160
|
55
|
176
|
75
|
4000
|
17,5
|
auf Anfrage
|
|
250
|
|
5 - 250
|
200
|
76
|
224
|
85
|
3500
|
29
|
auf Anfrage
|
|
|
|
,- |
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen |
|
|
4-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Gusskörper
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
vor-
rätig
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
|
|
100
|
|
3 - 83
|
70
|
20
|
83
|
50
|
3500
|
2,8
|
|
|
125
|
|
3 - 125
|
95
|
32
|
108
|
56
|
3200
|
5
|
|
|
160
|
|
3 - 160
|
125
|
42
|
140
|
64
|
3000
|
10
|
|
|
200
|
|
4 - 200
|
160
|
55
|
176
|
75
|
2500
|
17,5
|
|
|
250
|
|
5 - 250
|
200
|
76
|
224
|
85
|
2000
|
29
|
|
|
|
|
|
4-Backen-Drehfutter mit Zentrieraufnahme DIN 6350
Stahlkörper
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
vor-
rätig
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
100
|
|
3 - 83
|
70
|
20
|
83
|
50
|
5200
|
2,8
|
auf Anfrage
|
|
125
|
|
3 - 125
|
95
|
32
|
108
|
56
|
4800
|
5
|
auf Anfrage
|
|
160
|
|
3 - 160
|
125
|
42
|
140
|
64
|
4500
|
10
|
auf Anfrage
|
|
200
|
|
4 - 200
|
160
|
55
|
176
|
75
|
4000
|
17,5
|
auf Anfrage
|
|
250
|
|
5 - 250
|
200
|
76
|
224
|
85
|
3500
|
29
|
auf Anfrage
|
|
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen |
|
|
3-Backen-Drehfutter DIN 55027
Stahlkörper
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
3
|
3 - 125
|
54
|
32
|
75
|
70
|
3200
|
5
|
auf Anfrage
|
|
125
|
4
|
3 - 125
|
63,5
|
32
|
85
|
70
|
3200
|
5
|
auf Anfrage
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
85
|
81,5
|
3000
|
9
|
auf Anfrage
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
81,5
|
3000
|
9
|
auf Anfrage
|
|
200
|
4
|
4 - 200
|
82,6
|
55
|
104,8
|
91
|
2500
|
19
|
auf Anfrage
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
91
|
2500
|
19
|
auf Anfrage
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
91
|
2500
|
19
|
auf Anfrage
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
103,5
|
2000
|
32
|
auf Anfrage
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
103,5
|
2000
|
32
|
auf Anfrage
|
|
|
|
|
4-Backen-Drehfutter DIN 55027
Stahlkörper
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
3
|
3 - 125
|
54
|
32
|
75
|
59,5
|
4800
|
5
|
auf Anfrage
|
|
125
|
4
|
3 - 125
|
63,5
|
32
|
85
|
59,5
|
4800
|
5
|
auf Anfrage
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
85
|
68
|
4500
|
9
|
auf Anfrage
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
68
|
4500
|
9
|
auf Anfrage
|
|
200
|
4
|
4 - 200
|
82,6
|
55
|
85
|
78
|
4000
|
19
|
auf Anfrage
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
78
|
4000
|
19
|
auf Anfrage
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,40
|
78
|
4000
|
19
|
auf Anfrage
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,40
|
89
|
3500
|
32
|
auf Anfrage
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,40
|
89
|
3500
|
32
|
auf Anfrage
|
|
|
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen |
|
|
3-Backen-Drehfutter DIN 55029 mit Camlock-Aufnahme
Stahlkörper
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
3
|
3 - 125
|
54
|
32
|
70,6
|
59,5
|
4800
|
5
|
auf Anfrage
|
|
125
|
4
|
3 - 125
|
63,5
|
32
|
82,6
|
59,5
|
4800
|
5
|
auf Anfrage
|
|
160
|
3
|
3 - 160
|
54
|
42
|
70,6
|
68
|
4500
|
9
|
auf Anfrage
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
82,6
|
68
|
4500
|
9
|
auf Anfrage
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
68
|
4500
|
9
|
auf Anfrage
|
|
200
|
4
|
4 - 200
|
63,5
|
55
|
82,6
|
78
|
4000
|
19
|
auf Anfrage
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
78
|
4000
|
19
|
auf Anfrage
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
78
|
4000
|
19
|
auf Anfrage
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
89
|
3500
|
32
|
auf Anfrage
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
89
|
3500
|
32
|
auf Anfrage
|
|
|
|
4-Backen-Drehfutter DIN 55029 mit Camlock-Aufnahme
Stahlkörper
|
Futter
|
weiche
Block-
backen
|
Ø
mm
|
Kurz-
kegel
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
EURO
|
|
125
|
3
|
3 - 125
|
54
|
32
|
70,6
|
59,5
|
4800
|
5
|
auf Anfrage
|
|
125
|
4
|
3 - 125
|
63,5
|
32
|
82,6
|
59,5
|
4800
|
5
|
auf Anfrage
|
|
160
|
4
|
3 - 160
|
63,5
|
42
|
82,6
|
68
|
4500
|
9
|
auf Anfrage
|
|
160
|
5
|
3 - 160
|
82,6
|
42
|
104,8
|
68
|
4500
|
9
|
auf Anfrage
|
|
200
|
4
|
4 - 200
|
63,5
|
55
|
82,6
|
78
|
4000
|
19
|
auf Anfrage
|
|
200
|
5
|
4 - 200
|
82,6
|
55
|
104,8
|
78
|
4000
|
19
|
auf Anfrage
|
|
200
|
6
|
4 - 200
|
106,4
|
55
|
133,4
|
78
|
4000
|
19
|
auf Anfrage
|
|
250
|
6
|
5 - 250
|
106,4
|
76
|
133,4
|
89
|
3500
|
32
|
auf Anfrage
|
|
250
|
8
|
5 - 250
|
139,7
|
76
|
171,4
|
89
|
3500
|
32
|
auf Anfrage
|
|
|
|
Drehfutter von ZENTRA vorrätig =
|
# weitere Drehfutter |
|
und Grundbacken mit Aufsatzbacken auf Anfrage ! |
|
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen ! |
|
|
Bestellbeispiel :
|
|
Hersteller
|
Futter / Backen
|
Ø mm
|
Futtermaterial
|
Kurzkegel
|
DIN - Norm
|
Anzahl
|
|
Zentra
|
4-Backen
|
160 mm
|
Stahl
|
-
|
6350
|
1
|
|
|
|
|
|

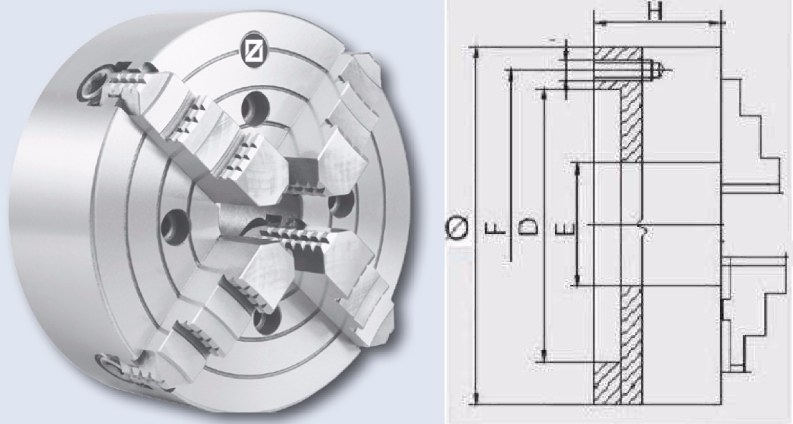

4-Backen-Planscheibenfutter von ZENTRA |
|
mit 1 Satz harten Wendebacken und Spannschlüssel
|
|
4-Backen-Planscheibenfutter mit zylindrischer Zentrieraufnahme
|
nicht alles ab Lager sofort lieferbar ! Bitte Lieferzeit vor Bestellung anfragen !
|
|
Futter
|
Ø
mm
|
Typ 4100
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
|
80
|
|
Stahlkörper
|
|
3 - 80
|
55
|
22
|
66
|
42
|
3000
|
1,9
|
|
100
|
|
Stahlkörper
|
|
3 - 100
|
72
|
25
|
84
|
54
|
3000
|
2,4
|
|
125
|
|
Stahlkörper
|
|
3 - 125
|
95
|
30
|
108
|
56
|
2500
|
5,0
|
|
160
|
|
Stahlkörper
|
|
3 - 160
|
65
|
45
|
95
|
65
|
2000
|
7,5
|
|
200
|
|
Gusskörper
|
|
10 - 200
|
75
|
56
|
95
|
75
|
1800
|
10
|
|
250
|
|
Gusskörper
|
|
10 - 250
|
150
|
65
|
104,8
|
85
|
1500
|
25
|
|
D = Aufspanndurchmesser # E = Durchlass # F = Lochkreis # Höhe des Futters ohne Backen
|
 |
|

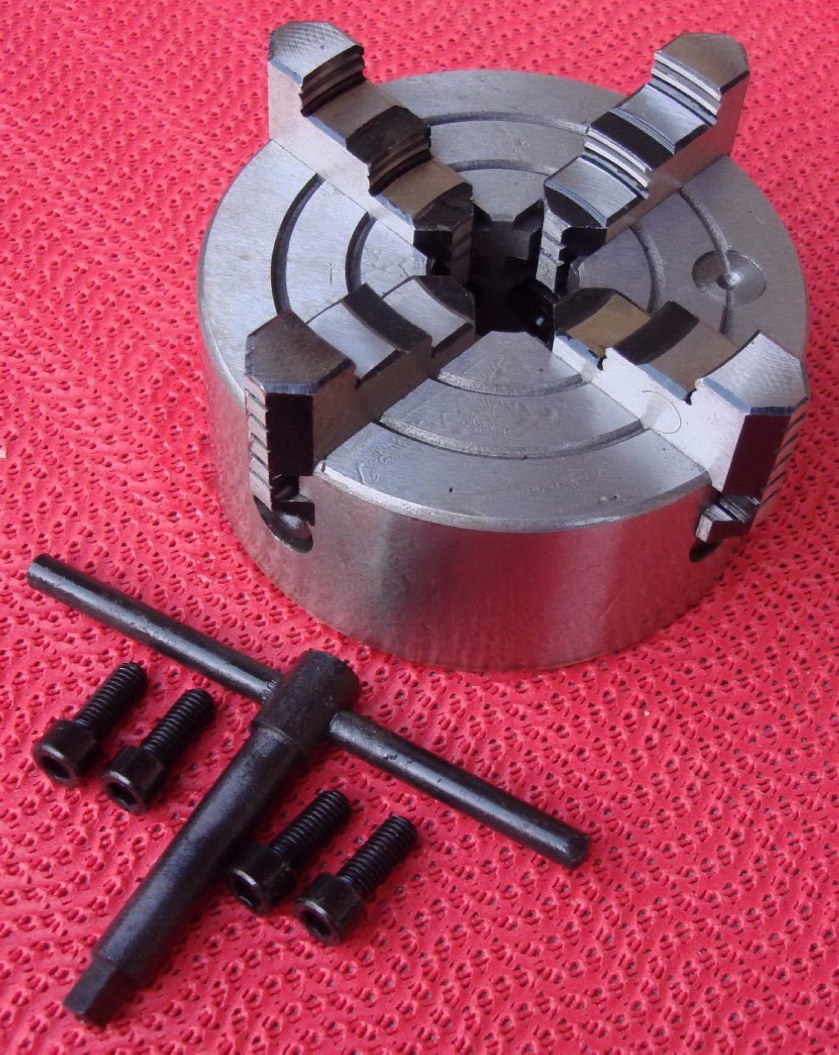

NO-Name Qualitätsfutter (Abbildung ähnlich, abgebildet 125mm)
|
|
4-Backen-Planscheibenfutter, jede Backe einzeln spannend !
|
|
|
80 - 100 - 125 - 160 - 200 mm |
|
|
|
zylindrische Zentrieraufnahme, |
|
mit 1 Satz Wendebacken, Spannschlüssel und Befestigungsschrauben, |
|
die Futter 80mm bis 160mm werden von hinten festgeschraubt, |
|
das Futter 200mm wird von vorn durch das Futter befestigt. |
|
|
= vorrätig
|
|
- ab Lager - |
|
- sofort lieferbar ! |
|
Ø
mm
|
Spann-
bereich
|
D
mm
|
E
mm
|
F
mm
|
Höhe
mm
|
max.
Drehzahl
|
Gewicht
kg
|
|
80
|
80 mm
|
55
|
22
|
66
|
42
|
4000
|
1,8
|
|
100
|
100 mm
|
72
|
25
|
84
|
54
|
3500
|
3,3
|
|
125
|
125 mm
|
95
|
30
|
108
|
56
|
3000
|
5,2
|
|
160
|
160 mm
|
130
|
40
|
145
|
65
|
2500
|
9
|
|
200
|
200 mm
|
125
|
50
|
104,8
|
200
|
2000
|
17
|
|
|
|

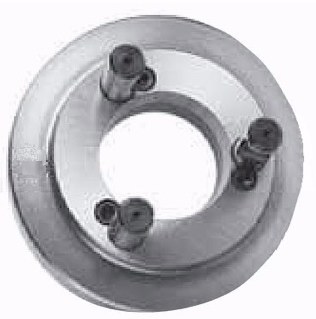

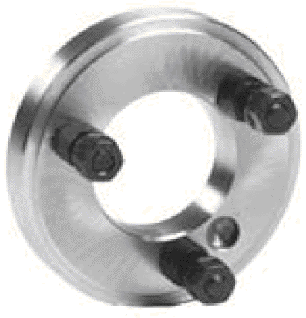

Futterflansche : |
|
|
Sie können Drehfutter mit Aufnahme nach DIN 6350 mit einem Zwischenflansch |
|
|
auch für Aufnahme DIN 55027 oder DIN 55029 verwenden ! |
|
|
nicht alles ab Lager sofort lieferbar ! Lieferzeit ca. 6 Tage !
|
|
|
| Bestellnummer |
DIN 55027-Kurzkegel
|
BB*
|
Preis
|
|
| TWM-FP7-125/3 |
Flansch plan Ø 125 mm, DIN 55027-3" |
3
|
auf Anfrage
|
| TWM-FP7-125/4 |
Flansch plan Ø 125 mm, DIN 55027-4" |
3
|
auf Anfrage
|
| TWM-FP7-160/3 |
Flansch plan Ø 160 mm, DIN 55027-3" |
3
|
auf Anfrage
|
| TWM-FP7-160/4 |
Flansch plan Ø 160 mm, DIN 55027-4" |
3
|
auf Anfrage
|
| TWM-FP7-160/5 |
Flansch plan Ø 160 mm, DIN 55027-5" |
4
|
auf Anfrage
|
| TWM-FP7-200/4 |
Flansch plan Ø 200 mm, DIN 55027-4" |
3
|
auf Anfrage
|
| TWM-FP7-200/5 |
Flansch plan Ø 200 mm, DIN 55027-5" |
4
|
auf Anfrage
|
| TWM-FP7-200/6 |
Flansch plan Ø 200 mm, DIN 55027-6" |
4
|
auf Anfrage
|
| TWM-FP7-250/5 |
Flansch plan Ø 250 mm, DIN 55027-5" |
4
|
auf Anfrage
|
| TWM-FP7-250/6 |
Flansch plan Ø 250 mm, DIN 55027-6" |
4
|
auf Anfrage
|
| TWM-FP7-250/8 |
Flansch plan Ø 250 mm, DIN 55027-8" |
4
|
auf Anfrage
|
BB* = Anzahl der Befestigungs-Bolzen
|
|
|
| Bestellnummer |
Camlock, DIN 55029-Kurzkegel
|
BB*
|
Preis
|
|
| TWM-FP9-125/3 |
Flansch plan Ø 125 mm, DIN 55029-3"
|
3
|
auf Anfrage
|
| TWM-FP9-125/4 |
Flansch plan Ø 125 mm, DIN 55029-4"
|
3
|
auf Anfrage
|
| TWM-FP9-160/3 |
Flansch plan Ø 160 mm, DIN 55029-3"
|
3
|
auf Anfrage
|
| TWM-FP9-160/4 |
Flansch plan Ø 160 mm, DIN 55029-4"
|
3
|
auf Anfrage
|
| TWM-FP9-160/5 |
Flansch plan Ø 160 mm, DIN 55029-5"
|
6
|
auf Anfrage
|
| TWM-FP9-200/4 |
Flansch plan Ø 200 mm, DIN 55029-4"
|
3
|
auf Anfrage
|
| TWM-FP9-200/5 |
Flansch plan Ø 200 mm, DIN 55029-5"
|
6
|
auf Anfrage
|
| TWM-FP9-200/6 |
Flansch plan Ø 200 mm, DIN 55029-6"
|
6
|
auf Anfrage
|
| TWM-FP9-250/5 |
Flansch plan Ø 250 mm, DIN 55029-5"
|
6
|
auf Anfrage
|
| TWM-FP9-250/6 |
Flansch plan Ø 250 mm, DIN 55029-6"
|
6
|
auf Anfrage
|
| TWM-FP9-250/8 |
Flansch plan Ø 250 mm, DIN 55029-8"
|
6
|
auf Anfrage
|
BB* = Anzahl der Befestigungs-Bolzen
|
|
|
|
Drehfutter auf Flansch aufpassen : |
|
|
Futterflansche mit Kurzkegel-Aufnahme |
|
|
MK2 - MK3 - MK 4 - 5C (385E) für Drehfutter oder Planscheibenfutter
|
|
|
| Bestellnummer |
|
|
|
|
J-MK2-80 |
|
Ø 80 mm, Morsekegel MK 2
|
|
|
J-MK2-100 |
|
Ø 100 mm, Morsekegel MK 2
|
|
|
J-MK2-125 |
|
Ø 125 mm, Morsekegel MK 2
|
|
|
J-MK2-160 |
|
Ø 160 mm, Morsekegel MK 2
|
|
|
R-MK3-80 |
|
Ø 80 mm, Morsekegel MK 3
|
|
|
R-MK3-100 |
|
Ø 100 mm, Morsekegel MK 3
|
|
|
M-MK3-125 |
|
Ø 125 mm, Morsekegel MK 3
|
|
|
M-MK3-160 |
|
Ø 160 mm, Morsekegel MK 3
|
|
|
R-MK4-100 |
|
Ø 100 mm, Morsekegel MK 4
|
|
|
R-MK4-125 |
|
Ø 125 mm, Morsekegel MK 4
|
|
|
J-5C-100 |
|
Ø 100 mm, Aufnahme 5 C (385E)
|
|
|
|
|
|
Alle Flansche sind mit 3 Bohrungen für 3-Backenfutter vorbereitet, |
|
|
für 4-Backenfutter muss neu gebohrt werden ! |
|
|
Verwendung in der Bohrmaschine ist nur dann möglich, |
|
|
wenn der Flansch mit einer Schraube durch die Pinole sicher befestigt werden kann. |
|
|
Futter passen nicht immer genau auf den erhabenen Kranz des Flansches : |
|
|
Alle Flansche haben ein Übermass (d = + ca.0,5 mm), |
|
|
dieses muss entsprechend dem Futter auf der Drehmaschine angepasst werden. |
|
|
Für genauen Rundlauf ist immer eine Anpassung auf die eigene Maschine notwendig. |
|
|
|
Typ |
|
|
|
|
|
|
|
|
Futterflansch MK2 - 80 mm |
|
|
|
|
|
|
|
|
Futterflansch MK2 - 100 mm |
|
|
|
|
|
|
|
|
Futterflansch MK2 - 125 mm |
|
|
|
|
|
|
|
|
Futterflansch MK2 - 160 mm |
|
|
|
|
|
|
|
|
Futterflansch MK3 - 80 mm |
|
|
|
|
|
|
|
|
Futterflansch MK3 - 100 mm |
|
|
|
|
|
|
|
|
Futterflansch MK3 - 125 mm |
|
|
|
|
|
|
|
|
Futterflansch MK3 - 160 mm |
|
|
|
|
|
|
|
|
Futterflansch MK4 - 100 mm |
|
|
|
|
|
|
|
|
Futterflansch MK4 - 125 mm |
|
|
|
|
|
|
|
|
Futterflansch 5 C - 100 mm |
|
|
|
|
|
|
|
|
|
| Feste Körnerspitze nach DIN 806E
|
|
| 871MK1 |
MK 1, Hartmetallspitze
|
|
| 871MK2 |
MK 2, Hartmetallspitze
|
|
| 871MK3 |
MK 3, Hartmetallspitze
|
|
| 871MK4 |
MK 4, Hartmetallspitze
|
|
| 871MK5 |
MK 5, Hartmetallspitze
|
|

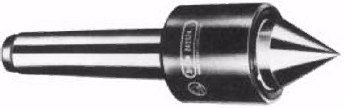

Mitlaufende Körnerspitze
Präzisionsausführung von SKODA,
demontierbar, mit Schraubverschluss zum Fetten,
maximale Drehzahl 5000 U/min |
|
| 410MK1 |
MK1
|
|
| 410MK2 |
MK 2
|
|
| 410MK3 |
MK 3
|
|
| 410MK4 |
MK 4
|
|
| 410MK5 |
MK 5
|
|
| Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten |
|
|
