Leitspindeldrehmaschinen

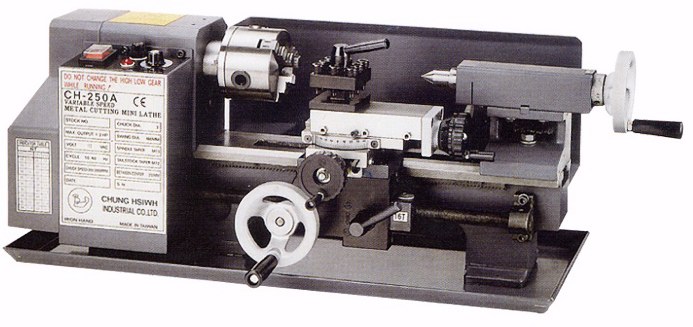

CH-250
zur Zeit nicht lieferbar !

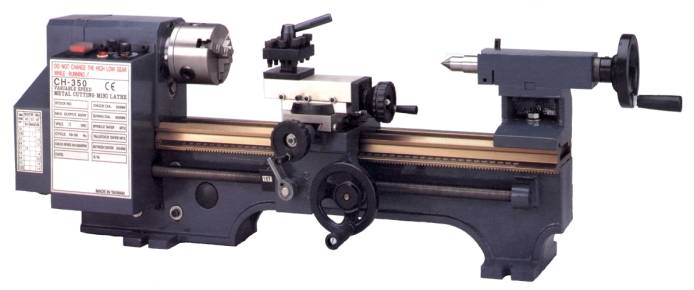

CH-350
zur Zeit nicht lieferbar !

Prismatisch präzisionsgeschliffene Bettführung, Ober- und Querschlitten mit nachstellbarer Schwalbenschwanzführung, Oberschlitten drehbar gelagert, Prismenführung, Hauptspindel in nachstellbarem Präzisionslager (DIN), metrisches und Zollgewindeschneiden möglich, stufenlose Drehzahlregelung mit elektronischer Drehzahlstabilisierung unter Last.
Grundausstattung :
Prismenbett, Längsschlitten, Quer- und Oberschlitten, Reitstock, automatische Vorschubeinheit, mit Hartmetall bestückte feste Körnerspitze MK2, Dreibackenfutter 80 mm mit Innen- und Außenbacken, 4-fach Stahlhalter, kompletter 10-teiliger Wechselrädersatz für Vorschub und Gewindeschneiden, mechanisches Wendegetriebe für Spindeldrehrichtung, 2 mit Getriebe schaltbare mechanische
Drehzahlbänder, anschlussfertig.                           ACHTUNG : Abbildungen ähnlich !
Leitspindeldrehmaschine CH-250

Spitzenweite CH-250               250 mm
Spitzenweite CH-350               350 mm

Dreibackenfutter                        80 mm
Spitzenhöhe                               90 mm
Spindeldurchlass                         20 mm
Drehdurchmesser                     180 mm
Durchmesser über Support     105 mm
Bettweite                                    83 mm
Spindel-Morsekegel                  MK 3

Drehzahlen                  200-2900 U/min

Gewindesteigungen :
metrisch                          0,25-1,5 mm
zöllig                              12-52 Gg/Zoll
Betriebsspannung                    230 V

Leistung :
CH-250 ca.                               365 W
CH-350 ca.                               500 W

Reitstock :
Pinolenhub                               50 mm
Morsekegel                                MK 2
Metrisch                          0,25-1,5 mm

Maße  CH-250  LxBxH   660x280x300 mm
Gewicht  CH-250 ca.                 35 kg

Maße  CH-350   LxBxH   760x280x300 mm
Gewicht  CH-350 ca.                  45 kg

Sonderzubehör / Ersatzteile :
 Ersatzzahnrad
 Nr.  80      29Z/21Z
 Nr.  80      29Z/21Z
 Nr. 140     20Z/12Z
 Nr. 140     20Z/12Z

Kunststoff
Metall
Kunststoff
Metall

Schnellwechsel-Stahlhalter
    mit 3 Einsätzen
auf Anfrage
zusätzlicherr Einsatz
auf Anfrage
Ersatzzahnriemen
136XL037




    Reparaturhinweise Ersatzteilliste






Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten
