Gebrauchsanleitung zur Wasserwaage
Vor der Verwendung der Wasserwaage ist sicherzustellen, dass die Oberfläche der Wasserwaage sowie die der zu messenden Fläche gereinigt ist.
1. Anwendung :
die Höhe wird hauptsächlich verwendet, um die Geradheit der Gleitbahnen der Werkzeugmaschinen und andere Geräte und die Richtigkeit der horizontalen und vertikalen Einbaupositionen zu überprüfen.
2. Aufbau und Funktion
Die Wasserwaage besteht hauptsächlich aus einem massiven Metallkörper und 2 leicht gewölbten Blasenrohren.
Der zu messende Gegenstand ist waagerecht ausgerichtet, wenn die Luftblase mittig im Blasenrohr zwischen den Markierungsstrichen liegt.
Formel für die Genauigkeit der Längenmessung L :
tatsächliche Neigung = Skalenwert / Lx Anzahl der Abweichung
zum Beispiel: Skalenwert = 0,02 mm / L = 200mm..
Anzahl der Abweichung Teilstrich = 2
tatsächliche Neigung = 0.02/1000x 200x 2 = 0,008 mm
Nachjustage :
Um die Ungenauigkeit der Nullposition des Niveaus bei der Messung zu vermeiden, muss die Null-Position der Ebene überprüft bzw. eingestellt werden vor der Verwendung.
Überprüfung und Anpassung
1. zuerst reinigen Sie die Arbeitsoberfläche (stabile horizontale Plattform.
Nachdem die Luftblase die stationäre Ruheposition eingenommen hat, drehen Sie die Wasserwaage um 180°.
Besteht eine Abweichung nicht in gleicher Weise auf der anderen Seite, dann muss eine Neujustierung vorgenommen werden :

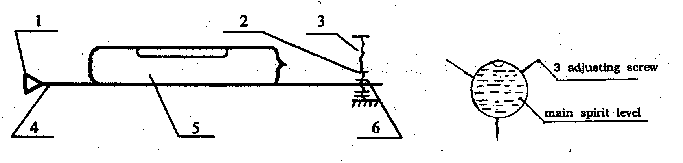

Öffnen Sie die runde Abdeckplatte, die das Loch auf der Stirnseite verschließt. Führen Sie in das Loch den Spezialschlüssel ein und drehen Sie vorsichtig die Einstellmutter (siehe Zeichnung 1).
Kontern Sie die Stellschrauben mit der Kontermutter (siehe Bild 2).
3. Drehen Sie die Wasserwaage jeweils um 180° und beobachten Sie, ob die Luftblase immer die gleiche Position einnimmt. Falls nicht muss der Vorgang jeweils wiederholt werden.
Nach der Justierung muss die Kontermutter wieder angezogen werden.
Das Gerät zeigt sehr empfindlich an, Polieren der Arbeitsfläche kann helfen bei der Einstellung der zu justierenden Maschinenoberfläche.
2. Die Wasserwaage muss ferngehalten werden von Hitze, Feuchtigkeit, harten Stößen und starken elektromagnetischen Feldern.
3. Temperaturänderung verursacht Fehler bei der Messung. Das kann auch verursacht werden, wenn die Temperatur der Messumgebung ist anders als die des Aufbewahrungsplatzes. Bringen Sie die Wasserwaage 2 Stunden vor der Messung auf den Temperaturbereich des Messplatzes.
4. Beim Ablesen des Messwertes sollte die Position des Beobachters vertikal zur Libelle sein.
Vor längerer Lagerung sollte die Wasserwaage dünn mit einem Rostschutzmittel behandelt werden. (harzfrei ! z. B. Balistol oder MoS2-Spray). |
