Schnellspannvorrichtung

Guss, Führungen geschliffen,
abnehmbare verschraubte Backen
K075SP
TYP
K075SP
K100SP
K150SP
K200SP
Backenbreite
75 mm
100 mm
150 mm
200 mm
Höhe über alles
72 mm
85 mm
100 mm
111 mm
Länge Grundkörper
215 mm
280 mm
365 mm
426 mm
Breite Grundkörper
110 mm
151 mm
223 mm
271 mm
max. Spannweite
80 mm
100 mm
150 mm
200 mm
Backenhöhe über Rundführung
39 mm
mm
mm
mm
Nuten-Mitten-Abstand längs
200 mm
260 mm
345 mm
406 mm
Nuten-Mitten-Abstand quer
100 mm
131 mm
203 mm
251 mm
Nutenbreite
15 mm
15 mm
15 mm
15 mm
Gewicht
3,4 kg
6,1 kg
14,8 kg
20,5 kg

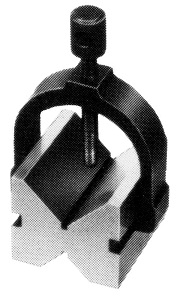

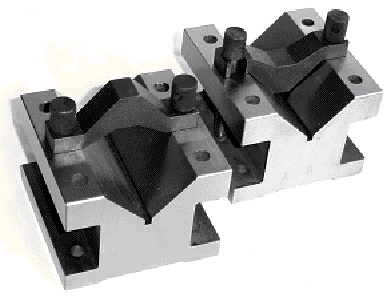

2 Prismenblöcke mit Spannbügel

aus ganz gehärtetem Stahl, mit Spannbügel,
zum Bearbeiten und Kontrollieren,
Genauigkeit 0,01/100 mm,

Preis gilt für ein Paar = 2 Stück !
    paarweise aufeinander eingeschliffen !
PSB/A40
L45xB40xH36 mm, für Welle ø: 5 - 20 mm, 1,1 kg
PSB/B45
L70xB45xH40 mm, für Welle ø: 5 - 25 mm, 1,8 kg
PSB/B63
L70xB63xH45 mm, für Welle ø: 5 - 32 mm, 3,0 kg
PSB/B90
L125xB90xH70 mm, für Welle ø: 5 - 45 mm, 7,5 kg




 Präzisions Winkelprisma,
 Prismenblöcke mit Spannbügel
Paintbrush-Bild

  •  geeignet zum Spannen von Rundmaterial
  •  2 Prismen, prismatischer Einschnitt 90 Grad
  •  Spezialstahl gehärtet 52 - 58 HRC
  •  Parallelität: 0,005 / 100 mm
  •  Rechtwinkligkeit: 0,005 / 100 mm
  •  Lieferung paarweise
  •  Der Preis bezieht sich auf 2 Stück = ein Paar

 Paintbrush-Bild

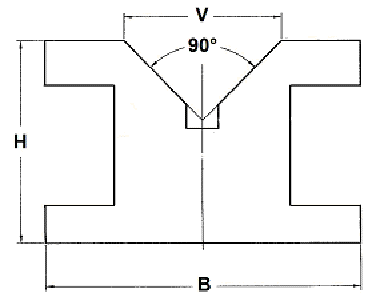

Typ
B
mm
L
mm
H
mm
V
mm
Gewicht
kg
PSB-35
35
35
30
11,5
0,55
PSB-60
60
60
50
30
2,35
PSB-75
75
100
75
60
7,1
PSB-105
105
105
78
60
7,5

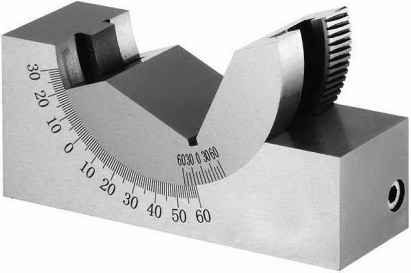

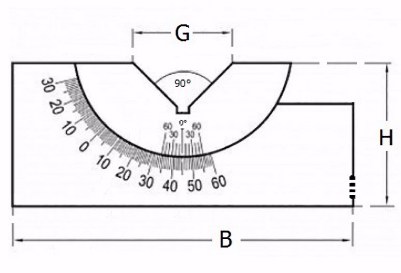

 Präzisions Winkelprisma,
 einstellbar mit Schneckengetriebe

  •  prismatischer Einschnitt 90 Grad
  •  Stahl, 50 - 54 HRC
  •  Rechtwinkligkeit: ± 0,01 mm
  •  Winkel einstellbar von - 30 Grad bis + 60 Grad
  •  Winkelverstellung mit Schneckengetriebe

Typ
breit
mm
B
mm
H
mm
G
mm
Gewicht
kg
PES-25
25
75
32
29,5
0,5
PES-30
30
102
47
51,9
1
PES-46
46
102
47
53,4
1,4

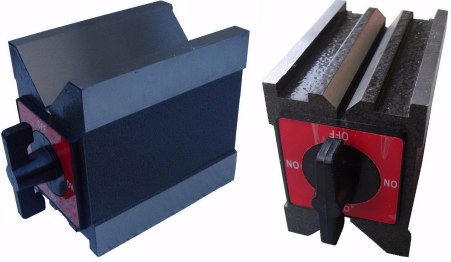

Magnet - Mess -
und Spannprisma         MA100

•    mit Magnet,
•  100 kg Nenn-Magnetkraft
•    oben und unten gleichzeitig
•    ein- und ausschaltbar,
•    Abmessungen :
    L 100mm x  B 70mm x  H 95mm
•    Einschnittwinkel 90°
•    Genauigkeit 0,01 mm
•    Gewicht 3670 g

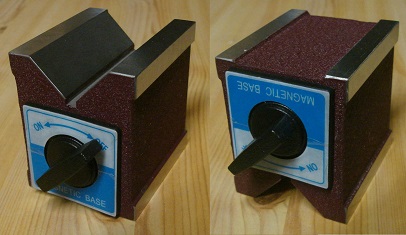

Magnetprisma


Das Einlegeprisma hat eine Kantenlänge von 30 mm
bei einem Einschnittwinkel von 90 Grad,
dadurch kann man maximal einen Runddurchmesser von 50 mm einlegen,
der noch die Prismenwände berührt (siehe Skizze).


Magnet - Mess -        nicht lieferbar !
und Spannprisma        MA80

•    mit Magnet,
•  80 kg Nenn-Magnetkraft
•    oben und unten gleichzeitig
•    ein- und ausschaltbar,
•    Abmessungen :
    L 73mm x  B 70mm x  H 60mm
•    Einschnittwinkel 90°
•    Genauigkeit 0,01 mm
•    Gewicht 1800 g

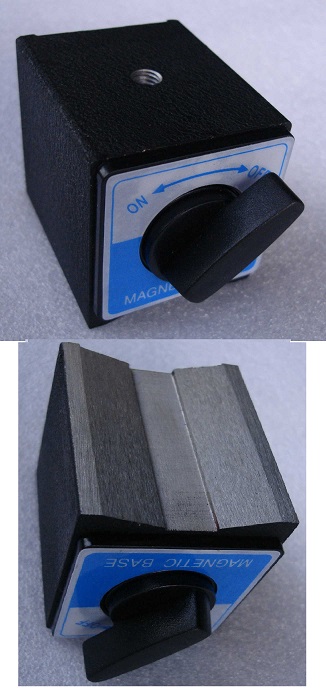

Magnetfuß mit Prisma,
"schaltbarer" universeller Magnethalter
•   mit Befestigungsgewinde M8

•   oder wahlweise

•   mit Befestigungsgewinde M10

• mit Magnet, 60 kg Nenn-Magnetkraft bei vollflächiger Auflage
• ebene Magnetfläche
  und Prismen - Magnetfläche,
• Einschnittwinkel 30 Grad
• universelle Befestigungsbohrung
  mit Gewinde M8 oder M10
• Genauigkeit 0,01 mm
• Abmessungen (HxBxT) 55 x 50 X 62 mm
• Gewicht 940 g

auf dem Bild jeweils von oben
und von unten zu sehen !


Abbildung kann geringfügig abweichen,
(z. B.  Beschriftung + statt on, - statt off)

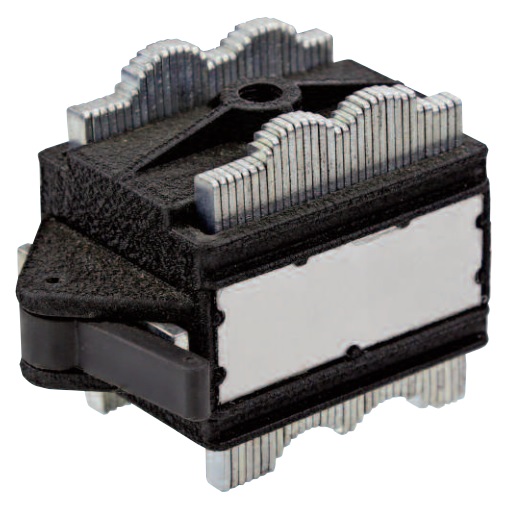

universeller Magnetfuß mit Lamellen,
für unebene Fläche
•   mit Befestigungsgewinde M8

• mit Magnet, 60 kg Nenn-Magnetkraft
• mit Lamellen 54 mm
• maximale einstellbare Höhe 15 mm
• Gesamthöhe 420 mm
• Befestigungsbohrung mit Gewinde M8
• Abmessungen (HxBxT) 75 x 47 X 54 mm

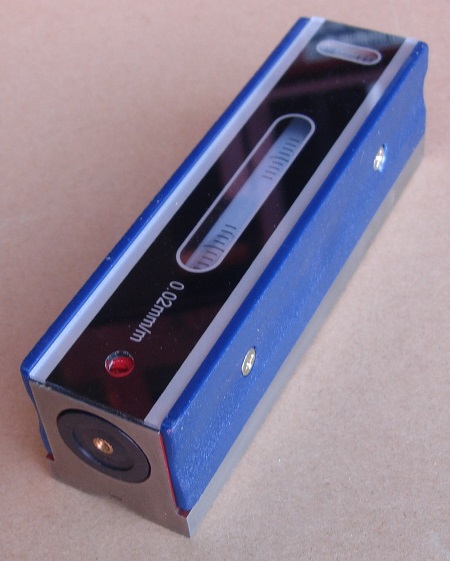

Präzisions - Prismen-Wasserwaage
Empfindlichkeit 0,02 mm

besonders geeignet zum horizontalen Ausrichten des Betts von Drehmaschinen
oder des Tisches von Fräsen oder von Richtplatten,
oder Plattentellern von hochwertigen Plattenspielern etc.
MPSF150
Länge 150 mm x 44 mm x 41 mm
 Gewicht 1160 g
MPSF200
Länge 200 mm x 44 mm x 41 mm
 Gewicht 1695 g
MPSF300
Länge 300 mm x 44 mm x 41 mm
 Gewicht 2250 g
2 Anzeigerichtungen,
lackierter Grauguss,
Isoliergriff,
Empfindlichkeit : Längslibelle 0,02 mm/m, das bedeutet -
# 0,02 mm Abweichung auf 1 m Messlänge messbar !
prismatische Sohle,
komplett mit Holzkasten
die Libellen lassen sich nötigenfalls nachjustieren,
eine Anleitung hierzu sowie ein passender Schlüssel
liegen mit dabei !


 Justageanleitung







Präzisions - Rahmen-Wasserwaage
Empfindlichkeit 0,02 mm
MPRW150
150 X 150 X 38 mm
Gewicht 2150 g Rahmenwasserwaage
MPRW200
200 X 200 X 40 mm
 Gewicht 3450 g

 • Genauigkeit / Ablesung 0,02 mm
 • aus Grauguss, lackiert
 • mit prismatischer Sohle
 • mit Längs- und Querlibelle
 • im Holzkasten

Empfindlichkeit : Längslibelle 0,02 mm/m, das bedeutet -
# 0,02 mm Abweichung auf 1 m Messlänge messbar !

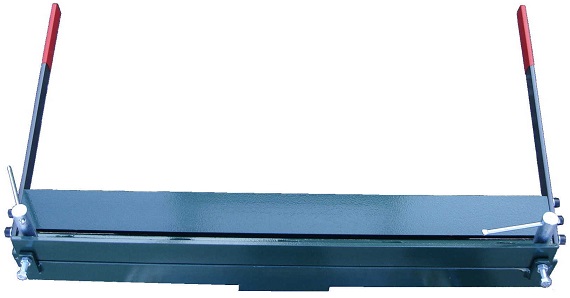

Tischabkantbank

Typ : AK450 450 mm Gewicht 11 kg
Typ : AK630 630 mm Gewicht 14 kg
Kantlänge 450 oder 630 mm,
Kleine Tischabkantbank für Bleche bis 2 mm,
zur Befestigung auf der Werkbank oder im Schraubstock





Kühlmittelbasis 2		 Kühlmittelsystem
VMH-54

`schaltbarer` Magnetfuß,
Haftkraft 80 kg,
mit 2 Regelventilen,
2 Kühlmittelschläuche 1/4"
Länge ca. 34 cm

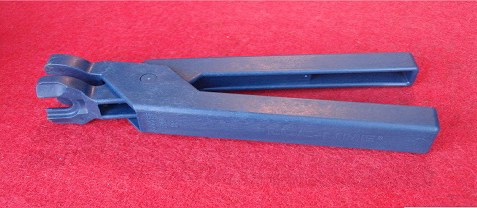

Schlauchzange 1/4" SLZ-1/4
zum Öffnen und Schließen
der 1/4 Zoll Schlauchverbindung
Schlauchzange 1/2" SLZ-1/2
zum Öffnen und Schließen
der 1/2 Zoll Schlauchverbindung
Kühlmittelset 1/4"
mit Runddüse		 KMS-14R
Kühlmittelset 1/2"
mit Runddüse		 KMS-12R
   Gesamtlänge ca. 30 cm  Schlauch
+ Regelventil
+ Runddüse 3 mm
+ Gewindeanschluss 1/4 Zoll oder 1/2"
Regelventil 1/4" KM-RV
4,-  EURO
Regelventil
zum Einklemmen in den Schlauch
Schlauch1/4" KM-SL
2,-  EURO
Schlauch
Gelenkstücke zur Verlängerung, Länge ca. 150 mm
Y-Abzweigung
Y - Abzweigung 1/4" KM-YA
2,-  EURO
Runddüsen 1/4" KM-3R
4,-  EURO
Runddüsen Satz
Satz 3 Stück, 1,5 und 3 und 6 mm
Flachdüsen 1/4" KM-2F
3,-  EURO
Flachdüsen
Satz 2 Stück, 8 mm und 25 mm
Gewindeanschlüsse 1/4" KM-2G
3,-  EURO

Gewindeanschluß
Satz 2 Stück, Gewinde 1/4“ und 1/8“





Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten
