Meßstativ

Gebrauchsanleitung zum hydraulischen Meßstativ

Vor der Verwendung des hydraulischen Meßstativ ist sicherzustellen, dass Befestigungsfläche sowie die der zu messende Fläche gereinigt sind.

1. Haftkraft :

die angegebene Haftkraft ist die Kraft, die benötigt wird, um den Magneten in eingeschaltetem Zustand von der Befestigungsfläche abzureißen.

Dabei wird davon ausgegangen, dass das Magnetprisma formschlüssig vollständig auf einer Metallfläche aufliegt.

Lack oder Verunreinigungen verringern die Haftkraft.

Auf Guss oder unebenen Flächen ist die Haftkraft ebenfalls geringer.

2. Nach der Messung

bitte den Magneten abschalten. Dauerhafte Haftwirkung verringert im Lauf der Zeit die Haftkraft.

Bitte den Magneten entfernt aufbewahren von Hitze, Vibrationen und Stößen, Feuchtigkeit.

3. Aufbau und Funktion

Ein abgedichteter Metallstift drückt in einem im Meßstativ befindlichen Rohrsystem Silikonöl gegen einen Klemm-Mechanismus.

Bitte nach der Messung das Meßstativ immer wieder entspannen !

Dauerhafter Druck führt zu frühzeitigem Altern der Dichtungen.

“ UNDICHT “ ist deshalb ein durch Fehlbedienung verursachtes Wartungsproblem

und wird als Gewährleistungsschaden nur innerhalb der ersten 30 Tage nach Kauf anerkannt !

4. Justage

Wenn sich der Druckstift zu leicht oder zu weit mit der Flügelschraube eindrücken lässt, ohne eine vollständige Klemmung zu erreichen, dann befindet sich entweder Luft im Hydrauliksystem oder zu wenig Hydrauliköl.

In diesem Fall :

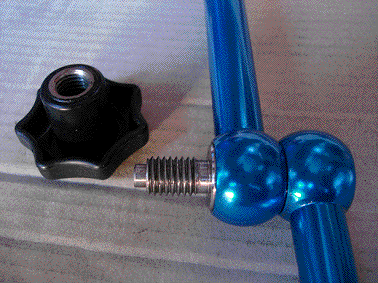

Die große Flügelschraube zum Klemmen des Meßstativs abschrauben.

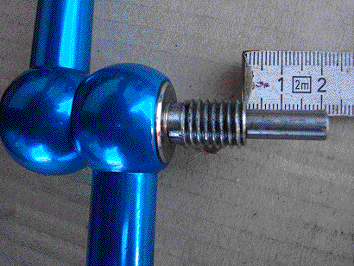

Den Druckstift vorsichtig mit einer Zange herausziehen.

Das Rohrsystem vorsichtig entlüften - gegen das Gestänge klopfen.

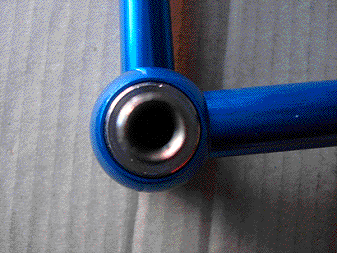

Danach einige Tropfen Silikonöl nachfüllen und den Druckstift vorsichtig wieder einsetzen.

( siehe unten Bilder ! )

5. Service

Es ist letztlich nur eine Frage der Zeit, wann Dichtungen undicht werden.

Normalerweise werden die O-Ringe auf dem Druckstift unter der großen Flügelschraube zum Klemmen des Meßstativs undicht. Meistens genügt es zunächst, einige Tropfen Silikonflüssigkeit nachzufüllen.

Vorgehensweise siehe unter 4. Justage.

Verwenden Sie bitte ausschließlich harzfreies Silikonöl !

6. Reparatur

Die große Flügelschraube zum Klemmen des Meßstativs abschrauben.

Den Druckstift vorsichtig mit einer Zange herausziehen.

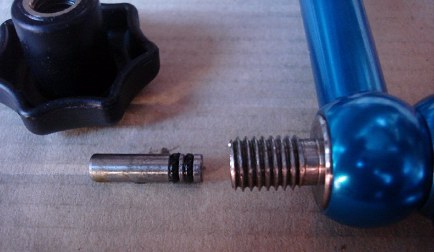

Auf dem Druckstift befinden sich zwei O-Ringe.

Diese zwei O-Ringe bitte ersetzen !

( O-Ringe : Außendurchmesser 7 mm, Innendurchmesser 5mm, Wandstärke 2mm )

Danach einige Tropfen Silikonöl nachfüllen und den Druckstift vorsichtig wieder einsetzen.

Flügelschraube wieder aufschrauben.

(siehe unten Bilder)

Undichtigkeit an anderer Stelle :
