Messuhr 10 mm
![](162b8d2d0.jpg)
614.8005
Gesamthub 10 mm, Durchmesser 56 mm,
Skalenteilung 0,01 mm, Stellring für Nullstellung, stoßgeschützt, genormter geschliffener Schaft,
Schaftdurchmesser 8 mm,
Metallgehäuse,
mit verstellbaren Toleranzmarken
614.8011
Messuhr wie 614.8005,
aber zusätzlich eine verschraubbare
Rückwandplatte mit Öse ! |
|
![Paintbrush-Bild](178895ac0.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |

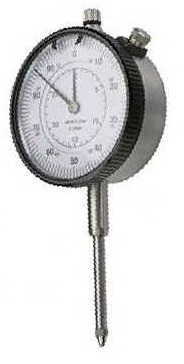

Messuhr 30 mm
![](162b8d2d0.jpg)
614.8007
Gesamthub 30 mm, Durchmesser 58 mm,
Skalenteilung 0,01 mm, Stellring für Nullstellung, stoßgeschützt, genormter geschliffener Schaft,
Schaftdurchmesser 8 mm,
Metallgehäuse, mit verstellbaren Toleranzmarken |
![](16dfb86c0.jpg) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |

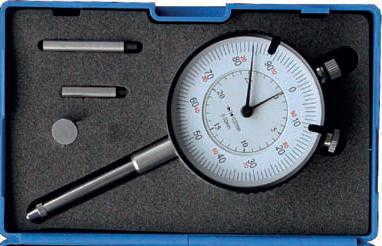

Messuhr mit 3 Adaptern !
![](162b8d2d0.jpg)
30037
Auflösung 1/100mm = 0,01 mm
wahlweise Hub 10mm oder 30 mm !!!
Durchmesser 58 mm
Genauigkeit 34 µm !
> Metallgehäuse
> mit Toleranzmarken
> Aufnahme Ø 8mm H6
> Zifferblatt durch Außenring drehbar
> mit Verlängerungen 20 mm und 30 mm
> mit einer Zusatz-Teller-Messeinsatz Ø10 mm
> im Etui
|
|
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
Verlängerungssatz für Messuhren
INOX
28064
komplett im Kunststoffetui mit Schaumstoffeinlage
für Messuhren mit Anschlussgewinde M 2,5
aus rostfreiem Stahl, ø = 4,5 mm
Längen :
10 - 20 - 30 - 40 - 50 - 60 - 70 - 80 - 90 - 100 mm
|
|
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |

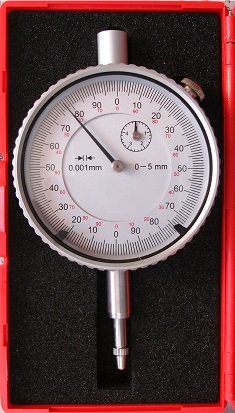

Messuhr
![](162b8d2d0.jpg)
628010
Gesamthub 5 mm,
Durchmesser 58 mm,
Skalenteilung 0,001 mm,
Genauigkeit 5 µm,
Stellring für Nullstellung,
stoßgeschützt,
genormter geschliffener Schaft,
Schaftddurchmesser 8 mm,
Metallgehäuse,
mit verstellbaren Toleranzmarken |
![](1x1.gif) |
|
![](1192eb9d0.jpg) |
|
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |

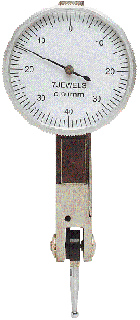

Feinhebel - Messtaster
6140832
Gesamthub 2 x 1 mm,
Skalenteilung 0,01 mm,
Anzeigebereich 2 x 0,4 mm,
Skalen-Durchmesser 32 mm,
Genauigkeit nach DIN 2270,
Metallgehäuse,
Tasthebel 180 Grad verstellbar,
3 Spannprismen,
2 Halteadapter 6 mm
und 8 mm,
stoßgeschützt,
Stellring für Nullstellung, Etui
Feinhebel - Messtaster
6140840
wie oben, aber :
Skalen-Durchmesser 40 mm |
![](162b8d2d0.jpg)
![Feinhebel-Meßtaster](52e8c400.gif) |
|
![](1x1.gif) |
![](1x1.gif) |
Meßstative
|
![](1x1.gif) |

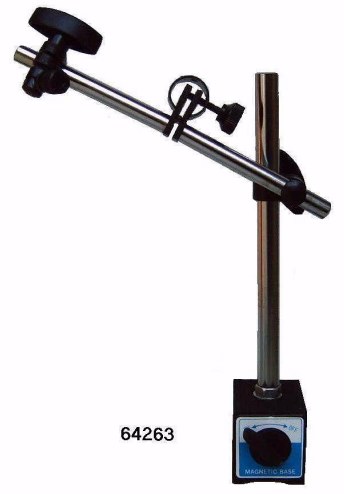

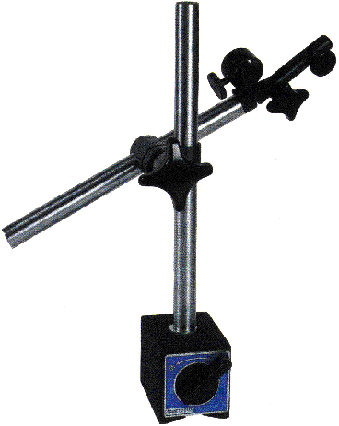

64263 Meßstativ ( 1. Abb. oben rechts)
![](162b8d2d0.jpg)
verchromtes gestänge,
`schaltbarer` Magnetfuß mit Prismenauflage,

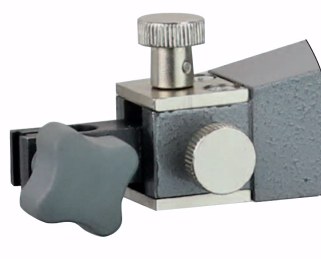

für Messuhr genormte 8 mm Schaftaufnahme, Feineinstellung,
massive Ausführung : Hauptstange Ø 16 mm, Länge 210 mm,
Auslegerstange für Messuhr Ø 12 mm, Länge 220 mm,
maximaler Ausleger, gemessen von Stativ-Mitte
bis Messuhraufnahme ca. 22 cm,
Haftkraft 60 kg, Gewicht 1900 g,
Lieferung ohne Messuhr |
![](1x1.gif) |
![](1x1.gif) |
28106 massives Meßstativ ( 2. Abb. in der Mitte)
![](162b8d2d0.jpg)
wie oben, aber besonders massive Ausführung mit : |
![](1x1.gif) |
massive Ausführung : Hauptstange: Ø 16 mm, Länge 285 mm, |
![](1x1.gif) |
Auslegerstange für Messuhr: Ø 16 mm, Länge 270 mm,
maximaler Ausleger, gemessen von Stativ-Mitte
bis Messuhraufnahme ca. 27 cm,
Haftkraft 80 kg, Gewicht ca.2200 g,
Lieferung ohne Messuhr |
|
![](1x1.gif) |

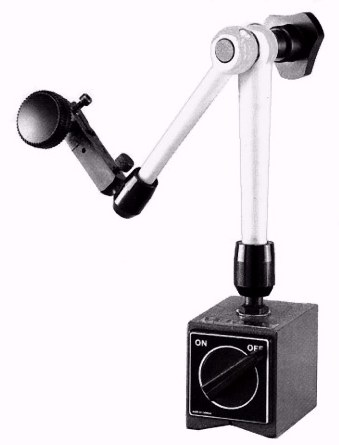

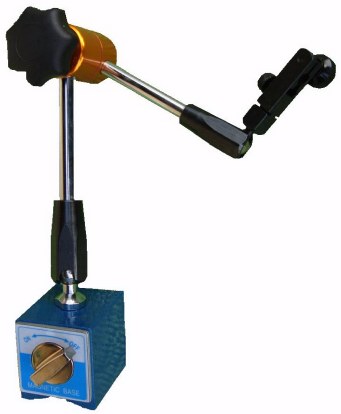

VMB-60M Meßstativ (Abbildung rechts)
![](162b8d2d0.jpg)
Luxusausführung mit 1-Knopf-Arretierung der Gelenke,
zentrale mechanische Klemmung,
`schaltbarer` Magnetfuß mit Prismenauflage,
für Messuhr genormte 8 mm Schaftaufnahme,
maximaler Ausleger, gemessen von Stativ-Mitte
bis Messuhraufnahme ca. 31 cm,
Feineinstellung,
70 kg Haftkraft, Gewicht 1500 g,
Lieferung ohne Messuhr |
|
![](1x1.gif) |
VMB-70H Hydraulik-Meßstativ (Abbildung rechts)
|
zur Zeit nicht lieferbar ! |
|
Luxusausführung mit 1-Knopf-Arretierung der Gelenke,
zentrale hydraulische Klemmung,
`schaltbarer` Magnetfuß mit Prismenauflage,
für Messuhr genormte 8 mm Schaftaufnahme,
maximaler Ausleger, gemessen von Stativ-Mitte
bis Messuhraufnahme ca. 33 cm,
Feineinstellung,
60 kg Haftkraft, Gewicht ca. 2200 g,
Lieferung ohne Messuhr |
![](1x1.gif) |
Meßstativ |
![](1x1.gif) |
![](1x1.gif) |

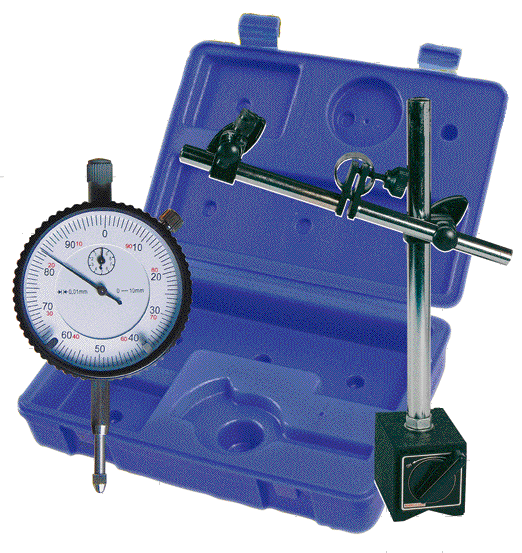

mit Messuhr
|
![](1x1.gif) |
|
|
|
![](1x1.gif) |
universelles Set in Schutzetui (642565) |
![](1x1.gif) |
![](1x1.gif) |
Magnet-Meßstativ, |
![](1x1.gif) |
![](1x1.gif) |
Gesamthöhe 281 mm, |
![](1x1.gif) |
![](1x1.gif) |
Säule ø 16 x 226 mm, |
![](1x1.gif) |
![](1x1.gif) |
Querarm ø 12 x 220 mm, |
![](1x1.gif) |
![](1x1.gif) |
maximaler Ausleger, gemessen von Stativ-
|
![](1x1.gif) |
![](1x1.gif) |
Mitte bis Messuhraufnahme ca. 22 cm, |
![](1x1.gif) |
![](1x1.gif) |
mit Feineinstellung, |
![](1x1.gif) |
![](1x1.gif) |
Magnetkraft 60 kg, |
![](1x1.gif) |
![](1x1.gif) |
+ |
![](1x1.gif) |
![](1x1.gif) |
wahlweise |
![](1x1.gif) |
![](1x1.gif) |
Messuhr 0 - 10 mm, |
![](1x1.gif) |
![](1x1.gif) |
ø 58 mm, |
![](1x1.gif) |
![](1x1.gif) |
Ablesung 0,01 mm, |
![](1x1.gif) |
![](1x1.gif) |
mit Toleranzmarken, |
![](1x1.gif) |
![](1x1.gif) |
mit Etui |
![](1x1.gif) |
![](1x1.gif) |
- oder - |
![](1x1.gif) |
![](1x1.gif) |
Messuhr 0 - 30 mm, |
![](1x1.gif) |
![](1x1.gif) |
ø 58 mm, |
![](1x1.gif) |
![](1x1.gif) |
Ablesung 0,01 mm, |
![](1x1.gif) |
![](1x1.gif) |
mit Toleranzmarken, |
![](1x1.gif) |
![](1x1.gif) |
mit Etui |
![](1x1.gif) |
|
![](1x1.gif) |

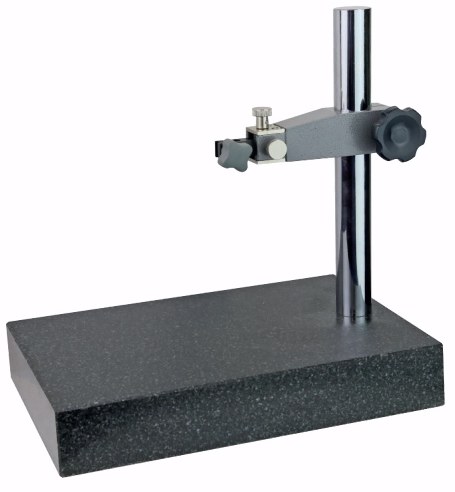

Massiver Messtisch, Granitplatte 150 x 100 mm |
![](1x1.gif) |
|
![](1x1.gif) |
![](1x1.gif) |
|
Aufnahme 8H7 mit Feineinstellung für Messuhr 8 mm |
![](1x1.gif) |
|
Gestänge verchromt |
![](1x1.gif) |
|
massive Hauptstange: Ø 30 mm, Länge 150 mm |
![](1x1.gif) |
|
Ausladung Messarm 100 mm |
![](1x1.gif) |
|
Granitplatte 150 x 100 x 50 mm |
![](1x1.gif) |
|
nach DIN 876/1 |
![](1x1.gif) |
|
Gewicht ca. 3,75 kg |
![](1x1.gif) |
|
ACHTUNG : Lieferung ohne Messuhr |
![](1x1.gif) |
oder wahlweise : |
![](1x1.gif) |
![](1x1.gif) |
mit Messuhr 0 - 10 mm, |
![](1x1.gif) |
![](1x1.gif) |
ø 58 mm, |
![](1x1.gif) |
![](1x1.gif) |
Ablesung 0,01 mm, |
![](1x1.gif) |
![](1x1.gif) |
mit Toleranzmarken, |
![](1x1.gif) |
![](1x1.gif) |
mit Etui |
![](1x1.gif) |
|
|
![](1x1.gif) |
|
![](1x1.gif) |

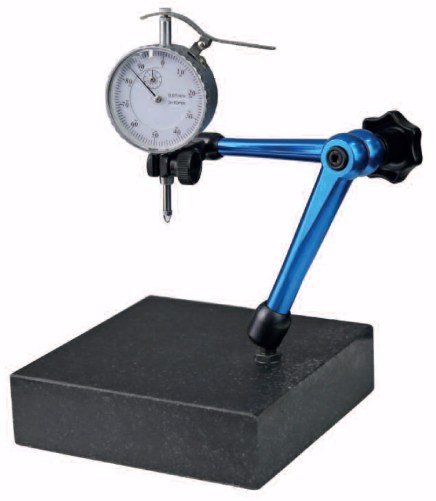

massiver Messtisch Granitplatte 150 x 150 mm |
![](1x1.gif) |
![](1x1.gif) |
mit Stativ mit Zentralklemmung und Messuhr |
![](1x1.gif) |
|
![](1x1.gif) |
![](1x1.gif) |
|
mit Granittisch 150 x 150 x 42 mm, |
![](1x1.gif) |
|
Ebenheitsabweichung nach DIN876/0 max. 3 µm |
![](1x1.gif) |
|
Messarm mit genormter 8 mm Schaftaufnahme |
![](1x1.gif) |
|
mit mechanischer Zentralklemmung |
![](1x1.gif) |
|
mit Feineinstellung |
![](1x1.gif) |
|
für Messuhren mit genormter Aufnahme ø 8 mm |
![](1x1.gif) |
|
Messuhr mit Anlifthebel |
![](1x1.gif) |
|
Gewicht ca. 4,7 kg, |
![](1x1.gif) |
|
+ |
![](1x1.gif) |
|
Lieferung mit Stativ und Messuhr |
![](1x1.gif) |
|
Messbereich 10 mm, Ablesung 0,01 mm |
|
|
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |

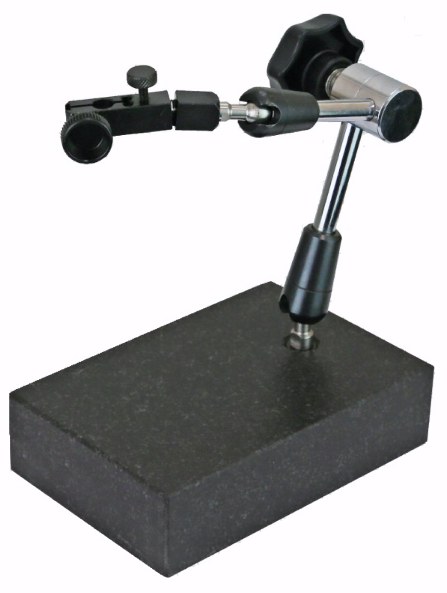

massiver Messtisch |
![](1x1.gif) |
![](1x1.gif) |
Granitplatte |
![](1x1.gif) |
![](1x1.gif) |
150 x 100 mm |
![](1x1.gif) |
![](1x1.gif) |
und Stativ mit Zentralklemmung |
![](1x1.gif) |
|
|
|
![](1x1.gif) |
|
mit Granittisch 150 x 100 x 50 mm, |
![](1x1.gif) |
|
Ebenheitsabweichung nach DIN876/1 |
![](1x1.gif) |
|
Messarm mit genormter 8 mm Schaftaufnahme |
![](1x1.gif) |
|
Gestänge verchromt |
![](1x1.gif) |
|
mit mechanischer Zentralklemmung |
![](1x1.gif) |
|
mit Feineinstellung |
![](1x1.gif) |
|
für Messuhren mit genormter Aufnahme ø 8 mm |
![](1x1.gif) |
|
Gewicht ca. 3 kg |
|
![](1x1.gif) |
|
ACHTUNG : Lieferung ohne Messuhr |
![](1x1.gif) |
oder wahlweise : |
![](1x1.gif) |
![](1x1.gif) |
mit Messuhr 0 - 10 mm, |
![](1x1.gif) |
![](1x1.gif) |
ø 58 mm, |
![](1x1.gif) |
![](1x1.gif) |
Ablesung 0,01 mm, |
![](1x1.gif) |
![](1x1.gif) |
mit Toleranzmarken, |
![](1x1.gif) |
![](1x1.gif) |
mit Etui |
![](1x1.gif) |
|
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |

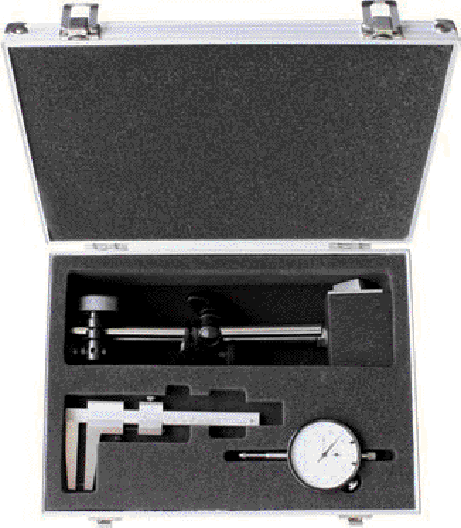

Meßstativ mit Messuhr + Bremsscheibenmeßschieber |
![](1x1.gif) |
|
![](1x1.gif) |
|
|
![](1x1.gif) |
Set mit Alukoffer (30027) |
![](1x1.gif) |
![](1x1.gif) |
Magnet-Meßstativ, |
![](1x1.gif) |
![](1x1.gif) |
Gesamthöhe 281 mm, |
![](1x1.gif) |
![](1x1.gif) |
Säule ø 16 x 226 mm, |
![](1x1.gif) |
![](1x1.gif) |
Querarm ø 12 x 220 mm, |
![](1x1.gif) |
![](1x1.gif) |
maximaler Ausleger, gemessen von Stativ-
|
![](1x1.gif) |
![](1x1.gif) |
Mitte bis Messuhraufnahme ca. 22 cm, |
![](1x1.gif) |
![](1x1.gif) |
mit Feineinstellung, |
![](1x1.gif) |
![](1x1.gif) |
Magnetkraft 60 kg, |
![](1x1.gif) |
![](1x1.gif) |
+ |
![](1x1.gif) |
![](1x1.gif) |
Messuhr 0 - 10 mm, |
![](1x1.gif) |
![](1x1.gif) |
ø 58 mm, |
![](1x1.gif) |
![](1x1.gif) |
Ablesung 0,01 mm, |
![](1x1.gif) |
![](1x1.gif) |
mit Toleranzmarken, |
![](1x1.gif) |
![](1x1.gif) |
mit Etui |
![](1x1.gif) |
![](1x1.gif) |
+ |
![](1x1.gif) |
Bremsscheibenmeßschieber |
![](1x1.gif) |
Messbereich 50 mm, |
![](1x1.gif) |
Schnabellänge 50 mm, |
![](1x1.gif) |
aus rostfreiem Stahl, gehärtet |
![](1x1.gif) |
Skala und Nonius mattverchromt |
![](1x1.gif) |
Nonius 1/10 mm |
![](1x1.gif) |
+ |
![](1x1.gif) |
Alukoffer mit Schaumstoffeinlage |
|
|
|
![](1x1.gif) |

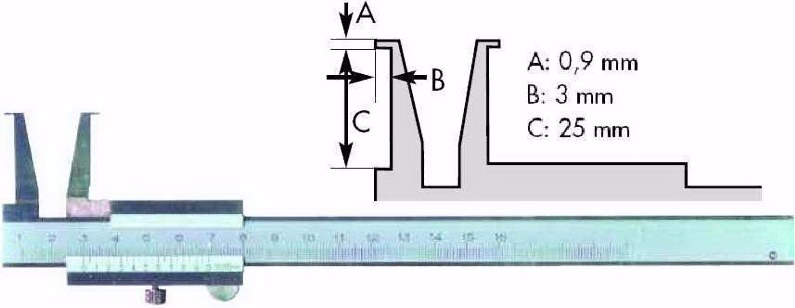

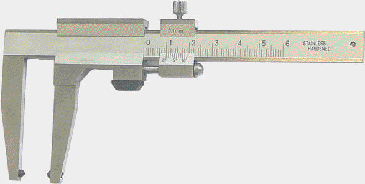

Abbildung analoger Bremsscheibenmeßschieber |
|
![](1x1.gif) |

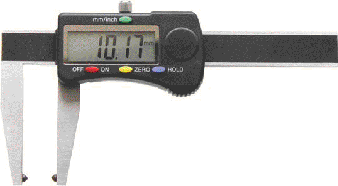

Abbildung digitaler Bremsscheibenmeßschieber |
|
|
![](1x1.gif) |
![](1x1.gif) |

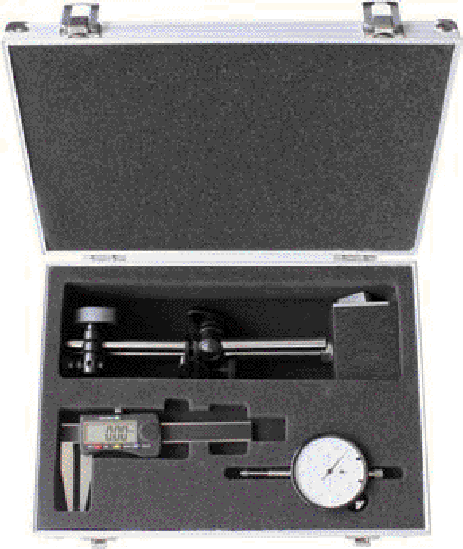

Meßstativ mit Messuhr + DIGITAL-Bremsscheibenmeßschieber |
![](1x1.gif) |
|
![](1x1.gif) |
|
|
![](1x1.gif) |
Set mit Alukoffer (30029) |
![](1x1.gif) |
![](1x1.gif) |
Magnet-Meßstativ, |
![](1x1.gif) |
![](1x1.gif) |
Gesamthöhe 281 mm, |
![](1x1.gif) |
![](1x1.gif) |
Säule ø 16 x 226 mm, |
![](1x1.gif) |
![](1x1.gif) |
Querarm ø 12 x 220 mm, |
![](1x1.gif) |
![](1x1.gif) |
maximaler Ausleger, gemessen von Stativ-
|
![](1x1.gif) |
![](1x1.gif) |
Mitte bis Messuhraufnahme ca. 22 cm, |
![](1x1.gif) |
![](1x1.gif) |
mit Feineinstellung, |
![](1x1.gif) |
![](1x1.gif) |
Magnetkraft 60 kg, |
![](1x1.gif) |
![](1x1.gif) |
+ |
![](1x1.gif) |
![](1x1.gif) |
Messuhr 0 - 10 mm, |
![](1x1.gif) |
![](1x1.gif) |
ø 58 mm, |
![](1x1.gif) |
![](1x1.gif) |
Ablesung 0,01 mm, |
![](1x1.gif) |
![](1x1.gif) |
mit Toleranzmarken, |
![](1x1.gif) |
![](1x1.gif) |
mit Etui |
![](1x1.gif) |
![](1x1.gif) |
+ |
![](1x1.gif) |
DIGITAL-Bremsscheibenmeßschieber |
![](1x1.gif) |
Messbereich 50 mm, |
![](1x1.gif) |
Schnabellänge 50 mm, |
![](1x1.gif) |
aus rostfreiem Stahl, gehärtet |
![](1x1.gif) |
mit EIN/AUS-Taste und mm/inch-Taste
|
![](1x1.gif) |
mit SET-Taste und HOLD-Taste |
![](1x1.gif) |
Ablesung 0,01 mm / 0,0005 " |
![](1x1.gif) |
+ |
![](1x1.gif) |
Alukoffer mit Schaumstoffeinlage |
|

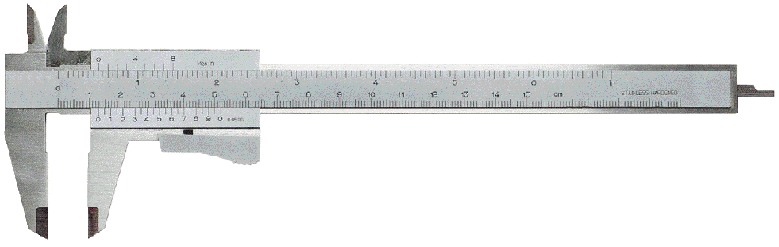

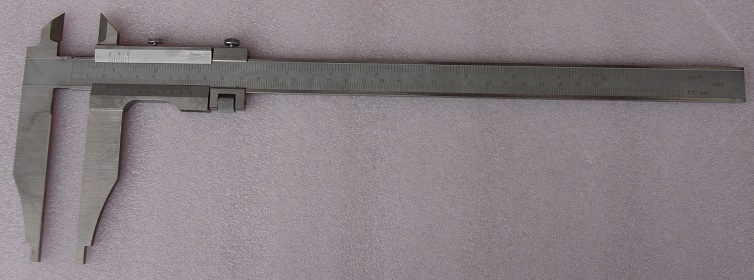

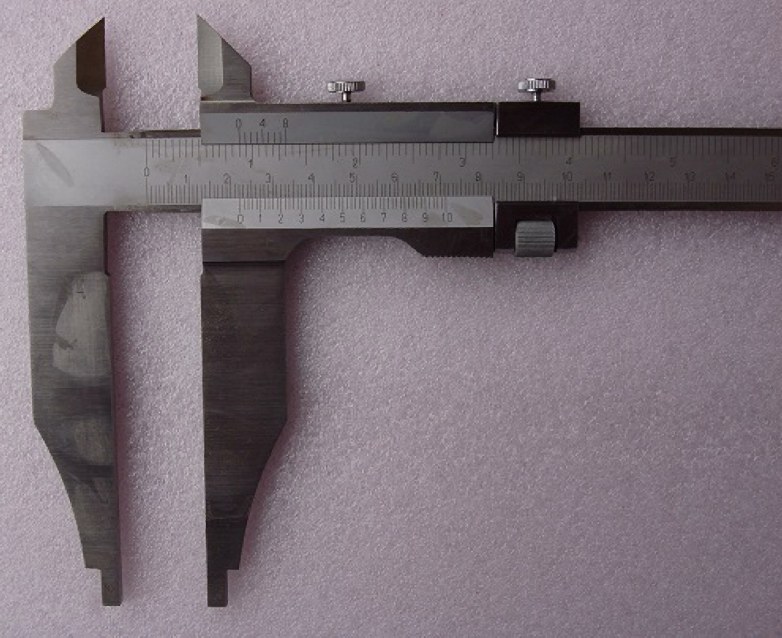

Präzisions - Metallmeßschieber 150 mm
|
|
332215 |
![](1x1.gif) |
12,- EURO |
INOX, Messbereich bis 150 mm, Nonius 0,05 mm, gehärtet
Skala graviert und blendfrei mattiert, mit Tiefenmaß |
Präzisions - Werkstatt - Metallmeßschieber, mit Feineinstellung, INOX |
![](12cbf2180.jpg) |
INOX, Genauigkeit nach DIN 862, mit Feinverstellung
Innenmessung ab 10 mm, mattverchromt, Schnabel für Aussenmessung, Skala graviert und blendfrei mattiert, Feststeller, Messflächen feinstgeschliffen und geläppt, gehärtet |
42-300-f |
Messbereich bis 300 mm / 12 zoll, Nonius 0,02 mm,
Meßschnabel 60 mm, Innenschnabel 36 mm, Gewicht 460 g
|
56,50 EURO |
![](12d00e7e0.jpg) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |
![](1x1.gif) |

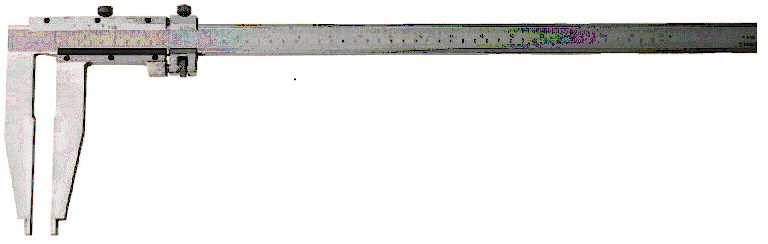

42-500-f |
Messbereich bis 500 mm / 12 zoll, Nonius 0,02 mm,
Meßschnabel 90 mm, ohne Innenmeßschnabel (!), Gewicht 1100 g
|
96,50 EURO
Abbildung unten ! |
![Paintbrush-Bild](173c00f40.gif) |

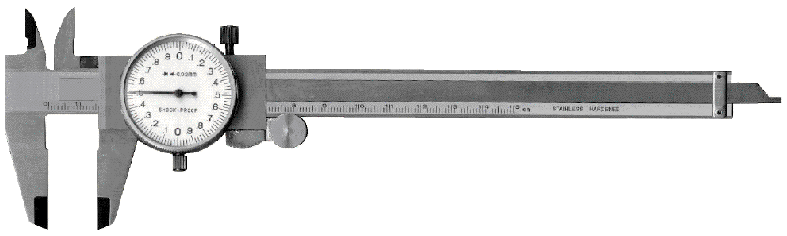

Präzisions - Uhrmeßschieber
|
![](1x1.gif) |
![Uhrmeßschieber](52213ec0.gif) |
449150 |
150 mm
|
Nonius 0,01 mm
|
|
![](162b8d2d0.jpg) |
449200 |
200 mm
|
Nonius 0,01 mm
|
![](1x1.gif) |
449300 |
300 mm
|
Nonius 0,01 mm
|
![](1x1.gif) |
mit Messuhr, mit Tiefenmaß und Feststeller, Messflächen feinstgeschliffen und geläppt, Lieferung mit Etui |
![](1x1.gif) |
![](1x1.gif) |
Innennuten - Meßschieber |
![](1x1.gif) |
|
![](1x1.gif) |
(INN10-160) |
![](1x1.gif) |
|
|
![](1x1.gif) |
Messbereich 10 mm bis 160 mm |
![](1x1.gif) |
![](1x1.gif) |
zum Messen von Innen-Nuten ab 10 mm |
![](1x1.gif) |
![](1x1.gif) |
Ablesung 0,05 mm |
![](1x1.gif) |
![](1x1.gif) |
aus rostfreiem Stahl, mattverchromt, gehärtet |
![](1x1.gif) |
![](1x1.gif) |
für sonst unmögliche Messungen an engen Einschnitten wie Nuten, |
![](1x1.gif) |
![](1x1.gif) |
durch Differenzbildung Bestimmung der Nutentiefe möglich ! |
![](1x1.gif) |
|
![](1x1.gif) |
![Innennuten-Meßschieber](ade1b340.jpg) |

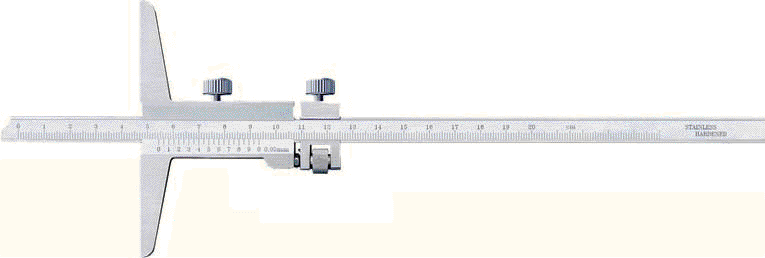

Tiefenmeßschieber mit Feineinstellung
|
![](1x1.gif) |
(204087) |
![](1x1.gif) |
![](1x1.gif) |
![](162b8d2d0.jpg) |
INOX, gravierte Skala 300 mm, mit Feineinstellung, gehärtet,
Auflagebrücke 150 mm, Nonius 0,02 mm, Gewicht 300 g |
![Tiefenmaß
mit Feineinstellung](f17fd020.gif)
|

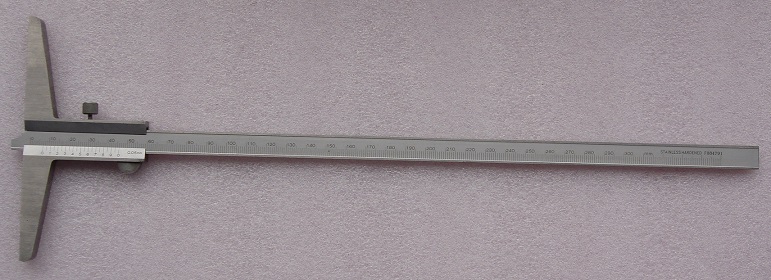

Tiefenmeßschieber ohne Feineinstellung
|
![](1x1.gif) |
(204050) |
![](1x1.gif) |
![](1x1.gif) |
![](162b8d2d0.jpg) |
INOX, gravierte Skala 300 mm, ohne Feineinstellung, gehärtet,
Auflagebrücke 100 mm, Nonius 0,05 mm, Gewicht 220 g |
![](12d503180.jpg)
|
Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten |
|
![](1x1.gif) |
