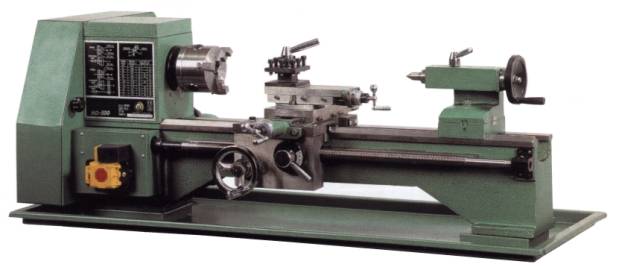

Leitspindeldrehmaschine  MD 500
Maschine nicht lieferbar, nur die Zubehörteile sind vorrätig !
Prismatisch präzisionsgeschliffene Bettführung, Ober- und Querschlitten mit nachstellbarer Schwalbenschwanzführung, Oberschlitten drehbar gelagert, Primärantrieb über Keilriemen, Prismenführung, Hauptspindel in nachstellbaren Präzisionskegelrollenlagern (DIN), metrische Gewindeschneidmöglichkeit.

GRUNDAUSSTATTUNG :
Prismenbett, Längs- Quer- und Oberschlitten, Reitstock, automatische Vorschubeinheit mit Räderschere, Primärgetriebe im Ölbad laufend, Körnerspitzen MK2 und MK3, Dreibackenfutter 100 mm, 4-fach Stahlhalter, kompletter Wechselrädersatz für Vorschub und Gewindeschneiden, Serviceliste, Drehrichtungssteuerung, komplett anschlussfertig.
Leitspindeldrehmaschine MD 500
Dreibackenfutter
100 mm
Spitzenweite
500 mm
MOTOR
230 V
Spitzenhöhe
110 mm
Leistung ca.
375 W
Spindeldurchlass
19 mm
Nenndrehzahl
1400 UPM
Bettlänge
790 mm
Drehdurchmesser
220 mm
REITSTOCK :
Durchmesser über Support
130 mm
Morsekegel
MK 2
Bettweite
125 mm
Pinolendurchmesser
30 mm
Spindel-Morsekegel
MK 3
Pinolenhub
35 mm
Gewindesteigungen Reitstock-Querver.
20 mm
metrisch
0,4-3,0 mm
Vorschub
0,04-0,3 mm
Drehzahlen     U/min
120/210/365
Gewicht ca.
125 kg
/650/1140/2000

Sonderzubehör / Ersatzteile :
4-Backen Planscheibenfutter 125 mm
auf Anfrage
Stehlünette
auf Anfrage
Mitlauflünette
auf Anfrage
Zahnradsatz zum Zollgewindeschneiden
29,-  EURO
( 5 Zahnräder, Innenloch-Ø 20mm, 39 - 40 - 50 - 56 - 79 Zähne )
Schnellwechselstahlhalter mit 3 Einsätzen
180,-  EURO
Einsatz für Schnellwechselhalter
37,-  EURO
Aufspannplanscheibe 180 mm
auf Anfrage
Keilriemen  M28 / M31,5 / M35,5
13 / 14 / 15,-  EURO
Schrankuntergestell mit Spänewanne
auf Anfrage





Stellschraube für Maschinenschuh MSP

Maschinenschuh MSP
Maschinenschuh MSX 120

Universal - Maschinenschuh / Nivellierelement

Ø
HÖHE
BELASTBAR
MSP 100
55 mm
26 mm
30-100 kg
13,-  EURO
MSP 200
85 mm
26 mm
50-200 kg
13,-  EURO
MSP 450
85 mm
26 mm
60-300 kg
14,-  EURO
MSX 120
80 mm
38 mm
50-120 kg
18,-  EURO

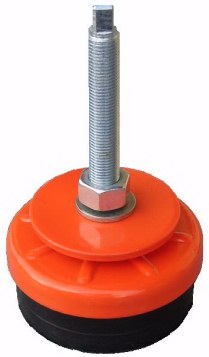

Typ MSX Preis mit Nivellierschraube 120mm M10x1,25 (Abbildung rechts)

Stellschrauben
zur Niveaueinstellung von Unterschränken
STM 12
Feingewinde 12x1
Länge 100 mm
2,50  EURO
STM 16
Feingewinde 16x1,5
Länge 100 mm
3,50  EURO

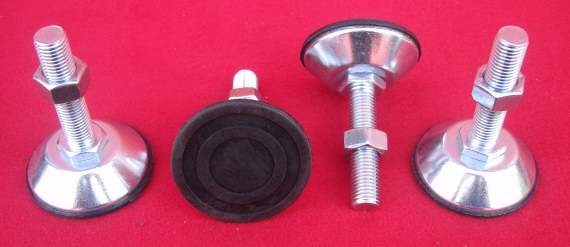

Universal - Maschinenfüße Nivellierelement  je 8,50  EURO
Gewinde schwingend gelagert, ideal für den unterschiedlichen Einsatz mit Säge, Bohrmaschine, Fräse und Drehmaschine !
belastbar
Ø
Höhe
Gewicht
Gewindestange
200 kg
70 mm
20 mm
250 g
M 16 - 77 mm






Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten
