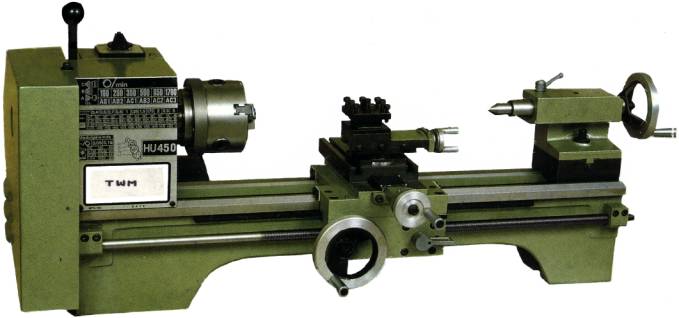

Leitspindeldrehmaschine |
 |
 |
HU 450 |
zur Zeit nicht lieferbar ! |
|
 |
 |
Prismatisch präzisionsgeschliffene Bettführung, Ober- und Querschlitten mit nachstellbarer |
 |
 |
Schwalbenschwanzführung, Oberschlitten drehbar gelagert, Primärantrieb über Zahnriemen, |
 |
 |
Längsschlitten und Reitstock auf eigener Prismenführung, Hauptspindel in nachstellbaren |
 |
 |
Präzisionskegelrollenlagern (DIN), metrische, Modul- und Zollgewindeschneidmöglichkeit, |
 |
 |
Futterzentrierung über Kurzkegel, Drehrichtung umschaltbar. |
 |
 |
GRUNDAUSSTATTUNG : |
 |
 |
Dreibackendrehfutter 100 mm, 4-fach Stahlhalter, Prismenbett, Reitstock, |
 |
 |
kompletter Wechselrädersatz aus Metall für Vorschub und Gewindeschneiden, |
 |
 |
Längs- Quer- und Oberschlitten, automatische Vorschubeinheit mit Räderschere, |
 |
 |
Vorgelege, Körnerspitzen MK2 und MK3, Serviceliste, komplett anschlussfertig verkabelt, |
 |
 |
vorbereitet für Anbau der Bohr- und Fräseinrichtung FV-320 auf nächster Seite. |
 |
|
|
 |
 |
HU 450
|
 |
 |
HU 450
|
Dreibackenfutter |
100 mm
|
 |
Motor : |
230 V
|
Spitzenweite |
450 mm
|
 |
Leistungsaufnahme |
880 W
|
Spitzenhöhe |
104 mm
|
 |
Leistung abgegeben |
375 W
|
Spindeldurchlass |
20,5 mm
|
 |
Nenndrehzahl |
1375 Upm
|
Bettlänge |
788 mm
|
 |
 |
 |
Drehdurchmesser |
206 mm
|
 |
Querschlittenweg |
100 mm
|
Durchm. über Support |
116 mm
|
 |
Reitstock : |
 |
Bettweite |
115 mm
|
 |
Pinolendurchmesser |
25 mm
|
Spindel-Morsekegel |
MK 3
|
 |
Pinolenhub |
40 mm
|
Gewindesteigungen : |
 |
 |
Reitstock-Querverst. |
10 mm
|
metrisch |
0,4 - 3,0 mm
|
 |
Morsekegel |
MK 2
|
zöllig |
10-44 G/Z
|
 |
 |
 |
Modul |
0,2-0,7
|
 |
Gewicht ca. |
80 kg
|
Drehzahlen LS 450 100-250-350-500-850-1700 |
 |
 |
Vorschub LS 450 : |
0,09 / 0,18 mm
|
 |
 |
Maße (LxBxH) LS 450 |
875x470x370 mm
|
 |
 |
|
 |
 |
Sonderzubehör / Ersatzteile
|
 |
HU 450
|
 |
 |
HU 650
|
 |
Schrankuntergestell |
 |
360,- EURO
|
 |
 |
 |
4-Backen Planscheibenfutter,
einschließlich angepasstem Zwischenflansch |
100 mm
|
auf Anfrage
|
 |
160 mm
|
 |
4-fach Stahlhalter (im Lieferumfang) |
 |
auf Anfrage
|
 |
 |
 |
Wechselrädersatz für Vorschübe aus Metall,
8 Stück, 20-35-40-50-55-65-70-75 Zähne |
(8)
|
auf Anfrage
|
 |
(5)
|
 |

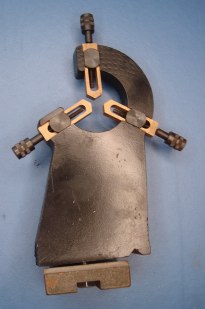

Stehlünette |
 |
109,- EURO
|
 |
 |
 |
Mitlauflünette |
 |
95,- EURO
|
 |
 |
105,- EURO
|
Schnellwechselstahlhalter mit 3 Einsätzen |
(LA)
|
auf Anfrage
|
 |
 |
 |
Ersatzstahlhalter zum Schnellwechselstahlhalter |
 |
32,- EURO
|
 |
 |
 |
Kurz-Kegel- Aufnahmeflansch für Backenfutter |
100 mm
|
auf Anfrage
|
 |
125 mm
|
 |
Aufspannplanscheibe |
180 mm
|
auf Anfrage
|
 |
255 mm
|
 |
Frästischplatte 255x150x30 mm, 7 kg |
 |
auf Anfrage
|
 |
 |
 |
Schlossmutter |
 |
auf Anfrage
|
 |
 |
 |
Keilriemen |
5M690
|
25,- EURO
|
 |
je
|
27,- EURO
|
Zahnriemen (bis 2000)
|
170XL050
|
12,- EURO
|
 |
240L075
|
16,- EURO
|
Zahnriemen (ab 2001)
|
176XL050
|
12,- EURO
|
 |
 |
 |
Fräsaufsatz |
 |
auf Anfrage
|
 |
 |
auf Anfrage
|

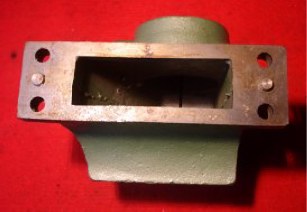

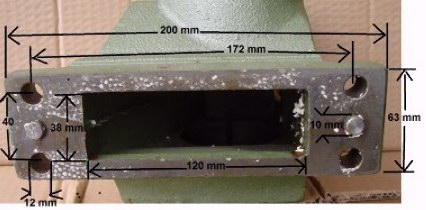

Adapterflansch zum Anbau der Frässäule |
Ø 78 mm
|
135,- EURO
|
 |
Ø 78 mm
|
135,- EURO
|
   |
|
 |
HU 450
|
HU 450
|
HU 650
|
HU 650
|
 |
|
 |
|
Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten |
|
 |
