Reibahlen

Handreibahle DIN 206

HSS, Form B, mit Zylinderschaft und Vierkant, rechtsschneidend, spiralgenutet mit Linksdrall,

für Bohrungen mit Toleranzfeld H7, Herstellungstoleranzen nach DIN 1420

Durchmesser	Länge	Schneidlänge	Vierkant	Schneiden	Gewicht
3 mm	62 mm	31 mm	3 mm	6	3 g
4 mm	76 mm	38 mm	4 mm	6	5 g
5 mm	87 mm	44 mm	5 mm	6	10 g
6 mm	93 mm	47 mm	6 mm	6	17 g
7 mm	107 mm	54 mm	7 mm	6	28 g
8 mm	115 mm	58 mm	8 mm	6	36 g
9 mm	124 mm	62 mm	9 mm	6	51 g
10 mm	133 mm	88 mm	10 mm	6	67 g
11 mm	142 mm	71 mm	11 mm	8	87 g
12 mm	152 mm	76 mm	12 mm	8	110 g
13 mm	152 mm	76 mm	13 mm	8	130 g
14 mm	163 mm	81 mm	14 mm	8	160 g
15 mm	163 mm	81 mm	15 mm	8	190 g
16 mm	175 mm	87 mm	16 mm	8	230 g
17 mm	175 mm	87 mm	17 mm	8	260 g
18 mm	188 mm	93 mm	18 mm	8	320 g
19 mm	188 mm	93 mm	19 mm	10	370 g
20 mm	201 mm	100 mm	20 mm	10	410 g

Maschinenreibahle DIN 212

HSS, Form B, mit Zylinderschaft, rechtsschneidend, spiralgenutet mit Linksdrall,

für Bohrungen mit Toleranzfeld H7, Herstellungstoleranzen nach DIN 1420

Durchmesser	Länge	Schneidlänge	Schaft- Ø	Schneiden	Gewicht
3 mm	61 mm	15 mm	3 mm	6	3 g
3,5 mm	70 mm	18 mm	3,5 mm	6	5 g
4 mm	75 mm	19 mm	4 mm	6	6 g
4,5 mm	80 mm	21 mm	4,5 mm	6	9 g
5 mm	86 mm	23 mm	5 mm	6	11 g
5,5 mm	93 mm	26 mm	5,6 mm	6	15 g
6 mm	93 mm	26 mm	5,6 mm	6	20 g
7 mm	109 mm	31 mm	7,1 mm	6	28 g
8 mm	117 mm	33 mm	8 mm	6	35 g
9 mm	125 mm	36 mm	9 mm	6	50 g
10 mm	133 mm	38 mm	10 mm	6	64 g
11 mm	142 mm	41 mm	10 mm	6	85 g
12 mm	151 mm	44 mm	10 mm	8	100 g
13 mm	151 mm	44 mm	10 mm	8	120 g
14 mm	160 mm	47 mm	12,5 mm	8	160 g
15 mm	162 mm	50 mm	12,5 mm	8	168 g
16 mm	170 mm	52 mm	12,5 mm	8	180 g
17 mm	175 mm	54 mm	14 mm	8	200 g
18 mm	182 mm	56 mm	14 mm	8	205 g
19 mm	189 mm	58 mm	16 mm	10	265 g
20 mm	195 mm	60 mm	16 mm	10	308 g

# ab 10 Reibahlen (auch gemischt) abzüglich 5 % Rabatt ! #

Toleranzen H7

Ø mm

3,5

4,5

Zulässiges oberes und unteres Abmaß vom Nenndurchmesser der Reibahle H7

+8 µm

+4 µm

+10 µm

+ 5 µm

+12 µm

+ 6 µm

Ø mm

Zulässiges oberes und unteres Abmaß vom Nenndurchmesser der Reibahle H7

+15 µm

+ 8 µm

+17 µm

+ 9 µm

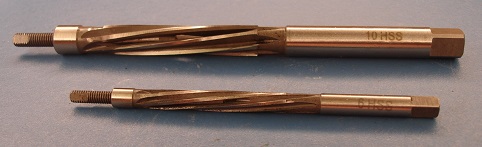

nachstellbare Handreibahle

DIN 859

• HSS, Ausführung nach DIN 859

• Präzisionsausführung mit 6 Schneiden

• mit konischem Anschnitt über 1/3 der Schneidenlänge

• rechtsschneidend

• spiralgenutet

• mit Zylinderschaft und Vierkant

• nachstellbar : 2/100 des Nenndurchmessers

Durchmesser mm	Schneiden- länge	Gesamt- länge
6 mm	47 mm	93 mm
7 mm	54 mm	107 mm
8 mm	58mm	115 mm
9 mm	62mm	124 mm
10 mm	66 mm	133 mm
5 Stück	6 mm bis 10 mm

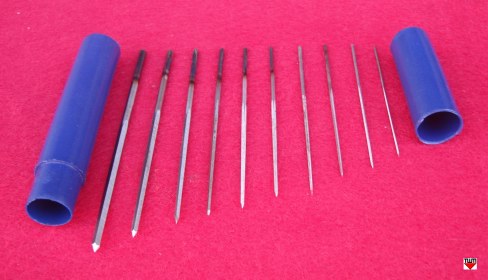

10 Stück konische 5-kantige Reibahlen

Größen von 0,9 mm bis 4 mm

Durchmesser :

0,9 - 1,2 - 1,4 - 1,6 - 1,8 - 2

- 2,3 - 2,6 - 3,2 - 4 mm

Länge ca. 65 bis 100 mm

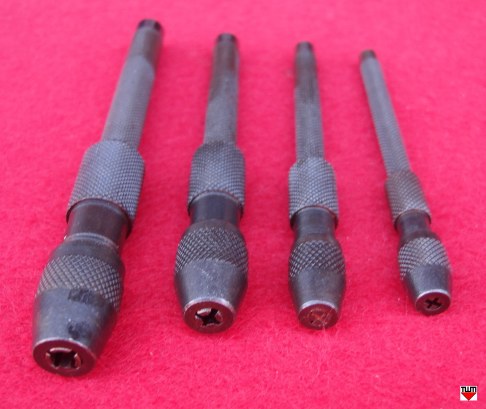

4 Stück passende Halter

Spannbereiche

# 0-0,8mm

# 0,8-1,3mm

# 1,3-3,1mm

# 3,1-4,8mm

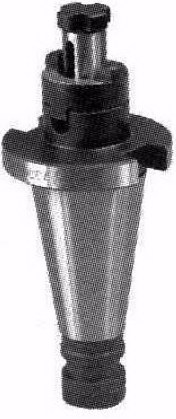

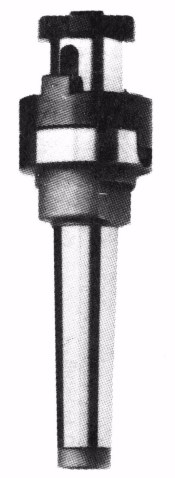

Aufsteckfräserdorn
Halter für Fräser bzw. Messerköpfe, mit Morsekegel / Steilkegel und Anzuggewinde, gehärteter Spezialstahl, mit Anzugschraube; Fräsdorn nach DIN 6358, MK-Schaft nach DIN 228, Steilkegel Form A Steilkegelschaft nach DIN 2080, Anzuggewinde MK2 = M10x1,5 / MK3 = M12x1,75 / MK4 = M16x2, SK30 = M12x1,75 / SK40 = M16x2					Kombi-Fräsdorne
Morsekegel	MK2	MK2	MK2	MK2
SPANN- Ø	13mm	16mm	22mm	27mm
Längsnutdorn
Aufspannlänge	25mm		40mm
Quernutdorn
Aufspannlänge		28mm	30mm	32mm
Kombidorn
Aufspannlänge	22mm	27mm	31mm	32mm

Morsekegel	MK3	MK3	MK3	MK3
SPANN- Ø	16mm	22mm	27mm	32mm
Quernutdorn
Aufspannlänge		17mm	17mm
Kombidorn
Aufspannlänge	27mm	31mm	33mm	33mm

Morsekegel	MK4	MK4	MK4	MK4
SPANN- Ø	16mm	22mm	27mm	32mm
Kombidorn
Aufspannlänge	27mm	31mm	33mm	33mm


Steilkegel	SK30	SK30	SK30	SK30
SPANN- Ø	16mm	22mm	27mm	32mm
Quernutdorn
Aufspannlänge	17mm	17mm	20mm	22mm
Kombidorn
Aufspannlänge	30mm	30mm	32mm	32mm

Steilkegel	SK40	SK40	SK40	SK40
SPANN- Ø	16mm	22mm	27mm	32mm
Quernutdorn
Aufspannlänge	17mm	17mm	20mm	22mm
Kombidorn
Aufspannlänge	30mm	30mm	32mm	32mm

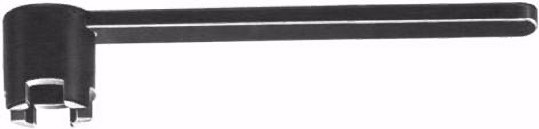

Schlüssel

für Längsnut- und Kombidorne,
DIN 6367, zum Anziehen der Fräseranzugschraube

SL13

für Aufsteckfräserdorn Ø 13 mm

SL16

für Aufsteckfräserdorn Ø 16 mm

SL22

für Aufsteckfräserdorn Ø 22 mm

SL27

für Aufsteckfräserdorn Ø 27 mm

SL32

für Aufsteckfräserdorn Ø 32 mm

SL40

für Aufsteckfräserdorn Ø 40 mm

Fräsdornringe, Reduzierringe
DIN 2084, für Aufsteckfräserdorne, aus gehärtetem Federstahl,

Satz 8 Stück, Ringdicken : 1x0,5 mm, 4x1 mm, 1x5 mm, 1x10 mm, 1x20 mm
hiermit sind alle Längen von 0,5mm bis 39,5mm in 0,5-mm-Schritten möglich !

RR13

Ring-Innen - Ø 13 mm

RR16

Ring-Innen - Ø 16 mm

RR22

Ring-Innen - Ø 22 mm

RR27

Ring-Innen - Ø 27 mm

RR32

Ring-Innen - Ø 32 mm

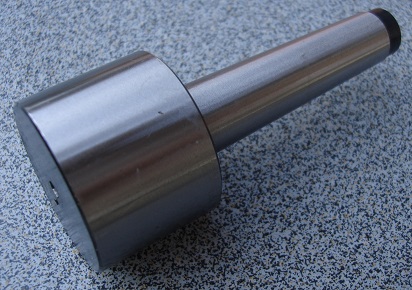

Universal - Fräsdorn zum selbst bearbeiten, Zylinder Ø 40mm, Länge 30mm mit Morsekegel nach DIN 228, mit Anzuggewinde,
FD2-10	Aufnahme MK2, Anzuggewinde M10x1,5	vorrätig !
FD3-12	Aufnahme MK3, Anzuggewinde M12x1,75

Plan- und Ausdrehkopf Ø 50 mm (ADK50) nicht lieferbar

Lieferung ohne Aufnahmeschaft, bitte unten geeigneten Aufnahmeschaft mitbestellen !

Lieferumfang : Ausdrehkopf inklusive einer Wendeplatte CCMT 090304,
einem Torxschlüssel und zwei Innensechskantschlüssel

• Ausdrehdurchmesser ca. 53 - 93 mm

• Der Kopf ist auch als Eck- oder Planfräser zu verwenden

• Die Lieferung erfolgt inkl. Schlüsselsatz und Wendeschneidplatte

• Kopfdurchmesser: 50 mm

• Kopfhöhe ca.: 60 mm

• Aufnahmegewinde: 1 1/2" - 18 Gang

• Verfahrweg ca.: 20 mm

• Zustellung Ø: 0,02 mm

• Schwalbenschwanzführung: feststellbar

• Wendeplattentyp: CCMT090304

• Gewicht 800 g

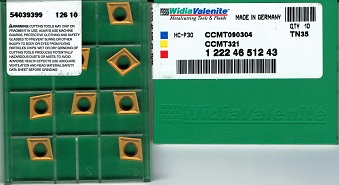

Wendeplattentyp CCMT090304

• 10 Stück Wendeplatten (WSP-ADK)

für die von Bearbeitung: Stahl, NE-Metalle,

Plattenhöhe 3,18mm

Aufnahmeschaft für Plan- und Ausdrehkopf

mit Gewinde 1½" - 18 UNEF und Anzugsgewinde,

passend auch für andere Ausdrehköpfe

Kegel

Anzuggewinde

Ausführung

Gewicht

MK 2

M 10x1,5

DIN 2080

415 g

MK 3

M 12x1,75

DIN 2080

575 g

MK 4

M 16x2

DIN 2080

810 g

SK 30

M 12x1,75

DIN 2080

735 g

SK 40

M 16x2

DIN 2080

1260 g

SK 40

M 16x2

ISO 7388-1 = DIN 69871

1270 g

BT 40

M16x2

BT40 F1

1270 g
