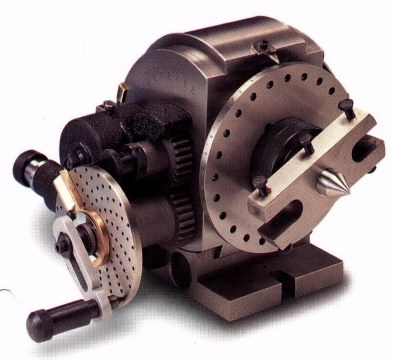

Schwenkbare Teilapparate
BS0 und BS1

Teilapparat
Teilapparat für Direkt- und Indirektteilung,
bei indirekter Teilung Getriebeübersetzung 40 : 1,
Teilkopf in geschliffenen Führungen schwenk- und arretierbar, Teilung mittels Lochscheiben ermöglicht direkte Teilungen
von 2-3-4-6-8-12-24, indirekte Teilung von 2-50,
darüber hinaus viele Teilungen bis 380,
Schwenkbereich feststellbar von -10 bis 90 Grad.

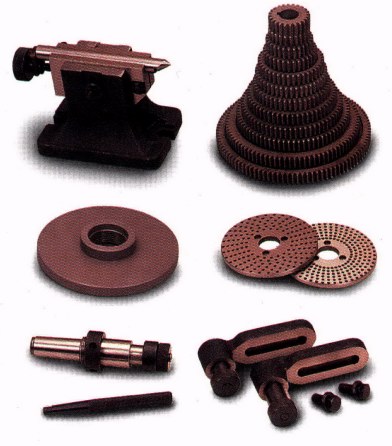

Lieferumfang komplett mit Indexeinrichtung,
Lochscheiben, Flansch und Reitstock.
BSO
BS1
BS2
390,-  EURO
585,-  EURO
1150,-  EURO
SPITZENHÖHE
100 mm
128 mm
132 mm
Teilscheiben zum Teilapparat
SPINDELBOHRUNG
18 mm
20 mm
25 mm
SPINDELAUFNAHME
MK 2
MK 3
MK 4
GEWICHT ca.
19 kg
35 kg
62 kg
FUTTERFLANSCH
45,-  EURO
50,-  EURO
75,-  EURO
Reitstock
FLANSCH Ø ca.
138 mm
175 mm
200 mm
Gewinde M38 x innen  #
34,4 mm
35,2 mm
53,8 mm
Gewinde M38 x außen #
38,4 mm
39,2 mm
57,8 mm
#  mit Schieblehre im Befestigungsgewindes gemessen !







Universal - Teilapparat     BS2


Teilapparat für Direkt-, Indirekt- und Differenzialteilung, Getriebeübersetzung 40 : 1, Teilkopf in geschliffenen Führungen schwenk- und arretierbar, mittels Lochscheiben direkte Teilungen von 2-3-4-6-8-12-24, indirekte Teilung von 2-50, darüber hinaus viele Teilungen bis 380, Schwenkbereich feststellbar von -10 bis 90 Grad. Kopplung des Antriebs mit dem Maschinentisch möglich, hierdurch Spiralnutenfräsen möglich (Schneckenräder).

Lieferumfang mit Koppelzahnrädern, Indexeinrichtung, Lochscheiben, Flansch und Reitstock.

Technische Daten und Preis siehe oben !

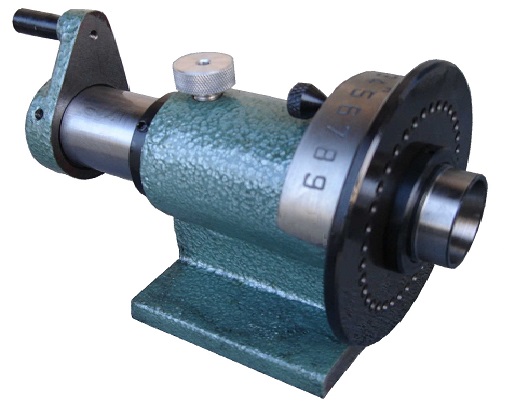

Index - Teilapparat
Indexeinrichtung


BS-5C
72,-  EURO
für 5C - Spannzangen,
auch universell verwendbar,

• aus Stahlguss
• über 360° in 1°-Schritten
• Spitzenhöhe 70 mm
• Gesamthöhe 135 mm
• Breite 125 mm
• Durchgang - Ø 28 mm
• Gesamtlänge (ohne Kurbel) 205 mm
• Gewicht ca.  5,7 kg

   passende 5C Spanzanngen

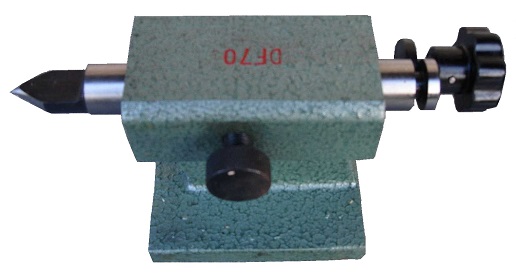

Reitstock für Index - Teilapparat

RS-5C
63,-  EURO
auch universell verwendbar,

• aus Stahlguss
• Verstellbereich 32 mm
• Spitzenhöhe 70 mm
• Gesamthöhe 88 mm
• Breite unten 100 mm / oben 57 mm
• Gesamtlänge 100 mm
• Gewicht ca. 3,3 kg

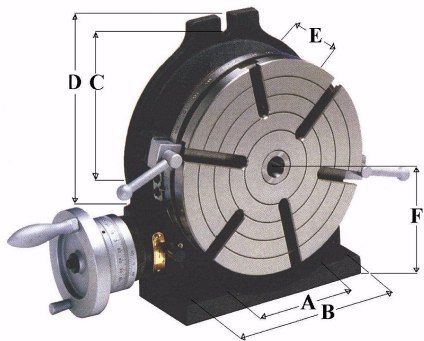

Rundteiltische

HV  4-RTS
Ø 110 mm
240,-  EURO
HV  6-RTS
Ø 150 mm
255,-  EURO
HV  8-RTS
Ø 200 mm
375,-  EURO
HV 10-RTS
Ø 250 mm
469,-  EURO
HV 12-RTS
Ø 300 mm
550,-  EURO
HV 14-RTS
Ø 350 mm
695,-  EURO

Getriebeübersetzung  90 : 1,
waagerecht und senkrecht einsetzbar,
für direkte und indirekte Teilung Schnecke ausschwenkbar,
T-Nuten, Tischarretierung mittels 2 Klemmschrauben.


HV 4
HV 6
HV 8
HV 10
HV 12
HV 14
Durchmesser
110 mm
150 mm
200 mm
250 mm
300 mm
350 mm
Morsekegel
MK 2
MK 2
MK 3
MK 3
MK 4
MK 4
Gewicht ca.
7,5 kg
12 kg
30 kg
45 kg
75 kg
85 kg
A
89 mm
120 mm
133 mm
170 mm
B
136 mm
180 mm
207 mm
255 mm
C
177 mm
230 mm
285 mm
380 mm
D
145 mm
200 mm
265 mm
325 mm
388 mm
445 mm
Höhe E
73 mm
80 mm
105 mm
115 mm
135 mm
135 mm
Mittelpunkt-Höhe F
83 mm
100 mm
135 mm
165 mm
195 mm
225 mm
Anzahl T-Nuten
3
3
3
6
6
6
Nutenbreite
11 mm
11 mm
14 mm
14 mm
16 mm
16 mm
Sonderzubehör
HV 4
HV 6
HV 8
HV 10
HV 12
HV 14
Indexeinrichtung
mit Lochscheiben
87,-  EURO
87,-  EURO
119,-  EURO
133,-  EURO
133,-  EURO
133,-  EURO
Futterflansch
nicht lieferbar
75,-  EURO
90,-  EURO
110,-  EURO
110,-  EURO
115,-  EURO
Flanschdurchmesser
138 mm
170 mm
195 mm
200 mm
210 mm
REITSTOCK
123,-  EURO
123,-  EURO
123,-  EURO
126,-  EURO
126,-  EURO
180,-  EURO
ZUBEHÖR wie oben,
KOMPLETTSATZ
199,-  EURO
270,-  EURO
310,-  EURO
345,-  EURO
345,-  EURO
400,-  EURO





Rundteiltisch Ø 100 mm


RVT-100
75,-  EURO
Rundtisch aus Grauguss mit geschliffenen Flächen, kugelgelagerter Tisch, horizontal und vertikal einsetzbar, feststellbar und mit Gradskala, T-Nuten wie abgebildet !

Tischdurchmesser 100 mm
Untersetzung Kurbel/Tisch 36:1
Kurbelskala 1 Teilstrich = 10 Minuten
T-Nutenbreite Tisch: 8 mm
Abmessungen o. Kurbel: 132 x 105 x 55 mm
Bohrung Tischmitte: 5/16", 18 Gang/inch
Gewicht ca. 3,65 kg

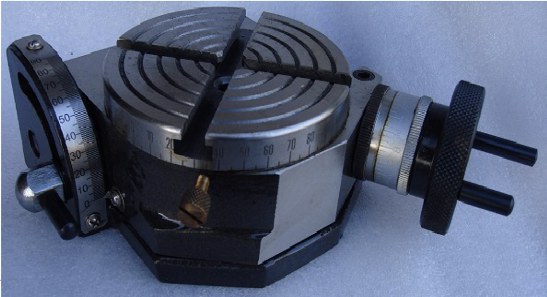

kippbarer Rundteiltisch

RVT-100-K
95,-  EURO
Rundtisch aus Grauguss mit geschliffenen Flächen, kugelgelagerter Tisch, horizontal und vertikal einsetzbar, feststellbar und mit Gradskala, T-Nuten wie abgebildet !

Tischdurchmesser 100 mm
Untersetzung Kurbel/Tisch 36:1
Kurbelskala 1 Teilstrich = 10 Minuten
T-Nutenbreite Tisch: 8 mm
Abmessungen o. Kurbel:  130 x 145 x 65 mm
Bohrung Tischmitte: 5/16", 18 Gang/inch
Gewicht ca. 4,65 kg

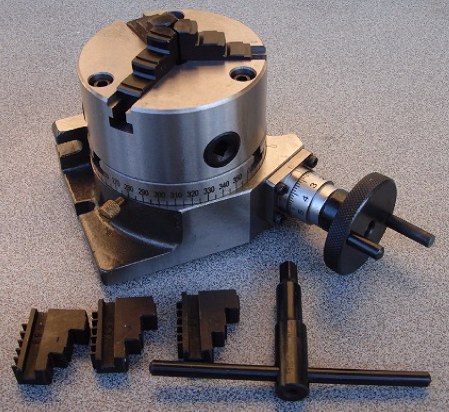

Rundteiltisch  Ø 100 mm
mit 3-Backenfutter 100 mm

RVT-DF100
160,-  EURO
Rundtisch wie RT-100 oben,
aber T-Nuten sternförmig für 3 Befestigungspunkte !
zusätzlich fertig montiertes 3-Backenfutter 100mm
(Durchlaß 22 mm),
mit 2 Sätzen Backen (Bohrbacken und Drehbacken)
und Futterschlüssel
Abmessungen o. Kurbel:  132 x 105 x 113 mm
Gewicht ca. 6,4 kg

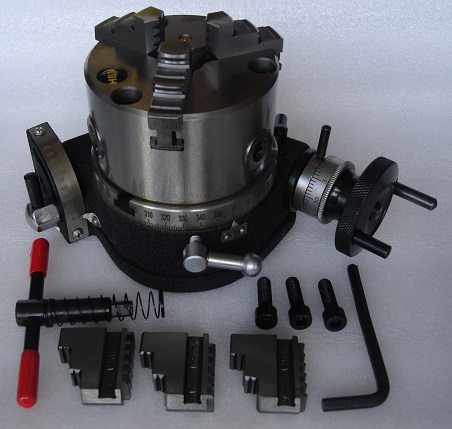

Rundteiltisch  Ø 105 mm
mit 3-Backenfutter 100 mm
auf schwenkbarer Grundplatte

ACHTUNG : zur Zeit nicht lieferbar !

RVT-DF100K
220,-  EURO
komplett mit 3-Backenfutter 100mm, schwenkbar,
- das Futter ist auf dem Rundtisch bei Lieferung noch nicht montiert,
- alle zur Montage notwendigen Teile liegen der Sendung bei.

#  Tisch schnellverstellbar durch ausschwenkbaren Vorschub,
#  separate Klemmung für ausschwenkbaren Vorschub,
#  separate Klemmung für den Rundtisch,
#  vertkal schwenkbar mit Klemmung,
#  Futter mit beiliegendem Prüfzertifikat.

Rundtisch aus Grauguss mit geschliffenen Flächen,
kugelgelagerter Tisch,
horizontal und vertikal einsetzbar,
feststellbar und mit Gradskala.
Tischdurchmesser 100 mm,
Untersetzung Kurbel/Tisch 36:1
Kurbelskala 1 Teilstrich = 10 Minuten,
Befestigungsbohrung: 10mm, Lochabstand 115 mm,
T-Nutenbreite Tisch: 8 mm,
Bohrung Tischmitte / Durchlass 22 mm
Abmessungen o. Kurbel / Gewicht : Rundtisch vertikal kippbar mit Futter  132 x 145 x 125 mm / 8,3 kg

komplett mit : 3-Backenfutter 100mm, (Durchlaß 22 mm), mit 2 Sätzen Backen (Bohrbacken und Drehbacken),
Futterschlüssel, 3 Schrauben für Befestigung von hinten + 3 Schrauben für Befestigung von vorn +
3 Schrauben mit T-Nutensteinen zur Befestigung des Futters auf dem Rundtisch.




Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten
