Innenfeinmessgerät   -  besonders hohe Industriequalität
Zweipunktmessgerät mit Auflagestütze, selbstzentrierend, Lieferumfang ohne Messuhr



Messbereich


Messtiefe

30 - 100 mm,
im Holzkoffer

bis 200 mm


Messbereich


Messtiefe

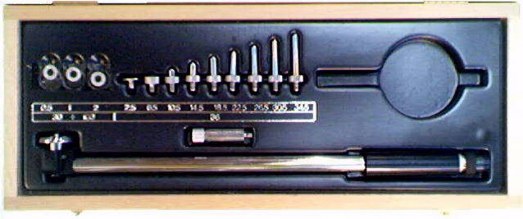

Innenfeinmeßgerät 50 -178 mm

50 - 178 mm,
im Holzkoffer

bis 200 mm

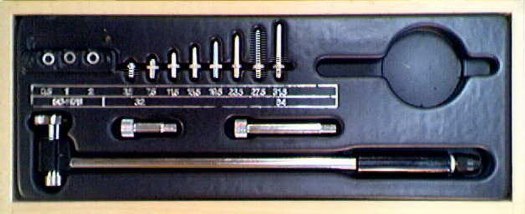

Innenfeinmessgerät
alle Innen-Feinmessgeräte komplett mit Messuhr Auflösung 0,01 mm, für alle gilt : Wiederholgenauigkeit 0,005 mm

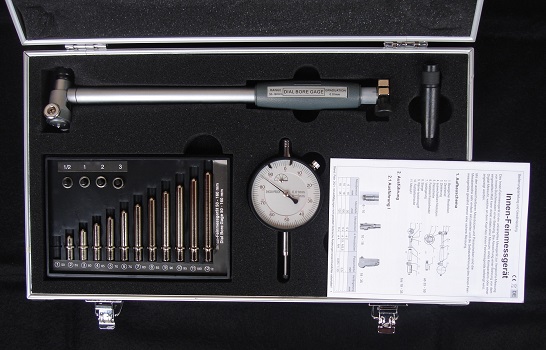

Anleitung und technische Daten
Mit auswechselbaren Messbolzen und Verlängerungen
wird das Messgerätes so an den Messbereich angepasst,
dass der Messbereich im Anzeigebereich der Uhr liegt.

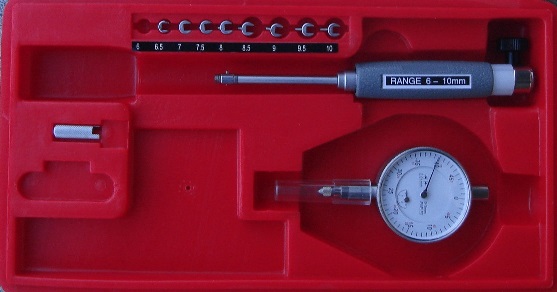

Messbereich
6 - 10 mm

mit Messuhr,
Hub 3 mm,
Skala Ø 40 mm,
Wiederholgenauigkeit 0,017 mm,
Messtiefe bis 50 mm,

in Kunststoffbox

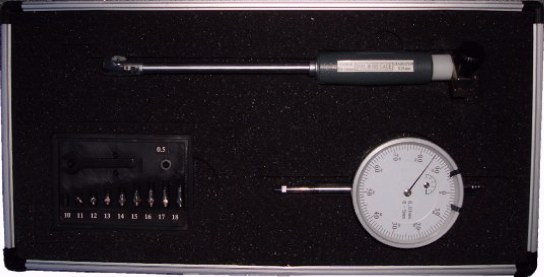

10 - 18 mm

mit Messuhr,
Hub 3 mm,
Skala Ø 50 mm,
Wiederholgenauigkeit 0,017 mm,
Messtiefe bis 100 mm,

im Aluminiumkoffer


Ausführung :
mit Hartmetall-Messflächen

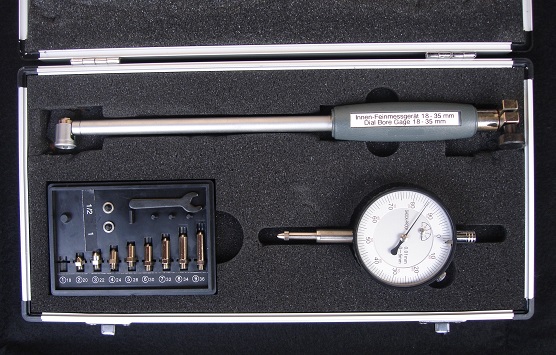

18 -  35 mm

mit Messuhr,
Hub 5 mm,
Wiederholgenauigkeit 0,017 mm,
Messtiefe bis 130 mm,
Skala Ø 40 mm,

im Aluminiumkoffer



Ausführung :
mit Hartmetall-Messflächen

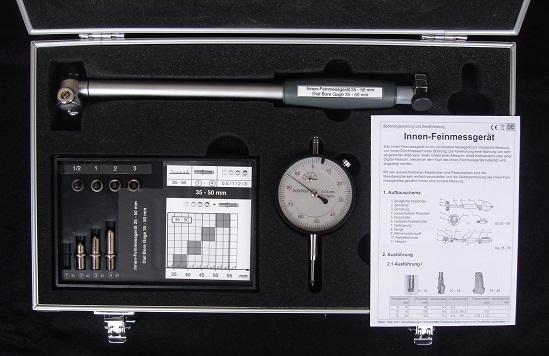

35 -  50 mm

mit Messuhr,
Hub 5 mm,
Wiederholgenauigkeit 0,02 mm,
Messtiefe bis 170 mm,
Skala Ø 55 mm,

im Alukoffer


Ausführung :
mit Hartmetall-Messflächen

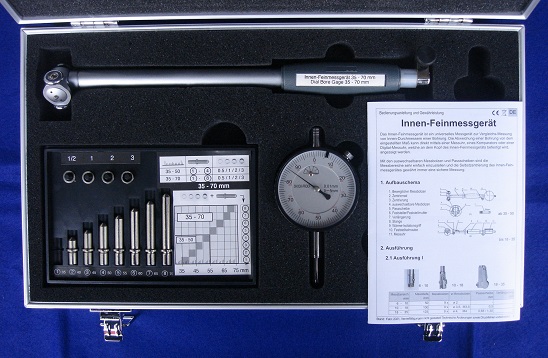

35 -  70 mm

mit Messuhr,
Hub 5 mm,
Wiederholgenauigkeit 0,02 mm,
Messtiefe bis 170 mm,
Skala Ø 55 mm,

im Alukoffer

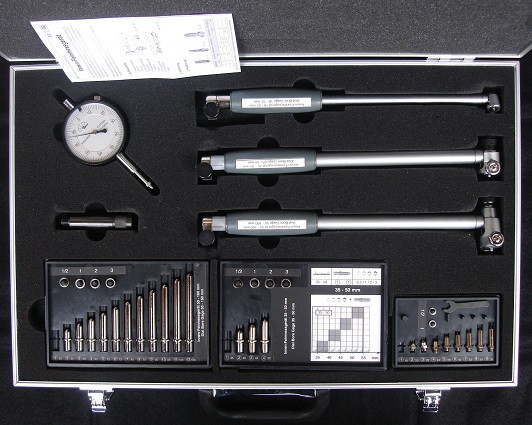

18 -  160 mm

3 Grundgeräte,
18 - 35  / 35 - 50 / 50 - 160 mm
mit Messuhr, Hub 5 mm,
Skala Ø 55 mm,

im Aluminiumkoffer

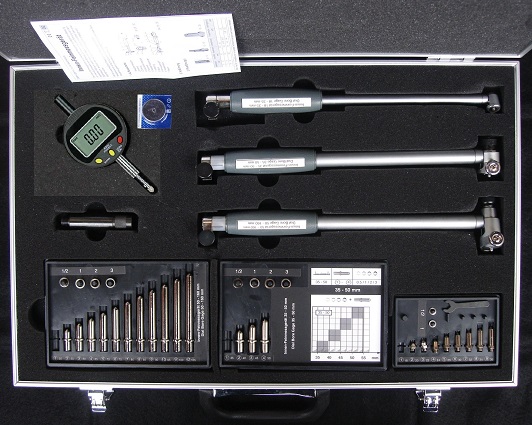

18 -  160 mm
3 Grundgeräte,
18 - 35  / 35 - 50 / 50 - 160 mm
mit Digital-Messuhr 12,5 mm, Auflösung 0,01 mm,
neue 3V-Technologie,
mit Batterie CR2032,
- mit PRESET-Funktion
- Messrichtung umkehrbar

im Aluminiumkoffer






50 - 160 mm
mit Messuhr,
Hub 5 mm,
Wiederholgenauigkeit 0,01 mm,
Messtiefe bis 220 mm,
Skala Ø 55 mm,

im Aluminiumkoffer






50 - 180 mm
mit Messuhr,
Hub 5 mm,
Ablesung 0,01 mm,
Messtiefe bis 220 mm,
Skala Ø 55 mm,

im Aluminiumkoffer






Ausführung :
mit Hartmetall-Messflächen

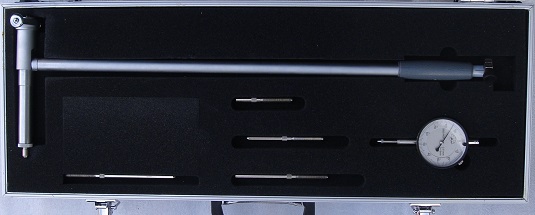

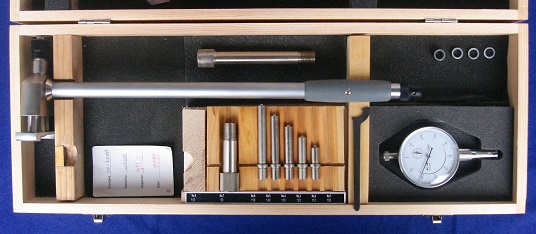

100 - 300 mm

mit Messuhr,
Hub 10 mm,
Ablesung 0,01 mm,
Messtiefe bis 250 mm,
Skala Ø 55 mm,

im Holzkoffer

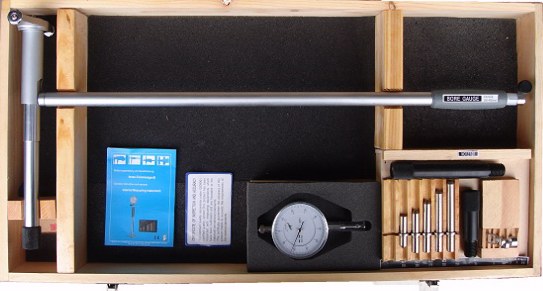

160 - 250 mm

5 Messbolzen,
mit Messuhr, Hub 5 mm,
Ablesung 0,01 mm,
Messtiefe bis 400 mm,
Skala Ø 55 mm,

im Alukoffer






250 - 450 mm

mit Messuhr,
Hub 3 mm,
Ablesung 0,01 mm,
Messtiefe bis 320 mm,
Skala Ø 55 mm,
im Holzkoffer

5 Messbolzen,
2 Verlängerungen
(50mm, 100mm)
5 Distanzringe
(0,5, 1, 2, 3, 6mm)

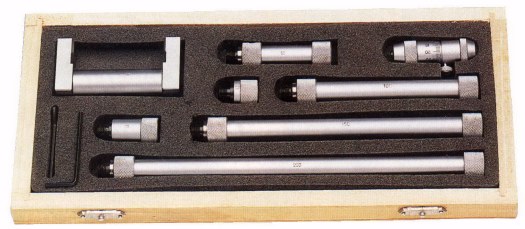

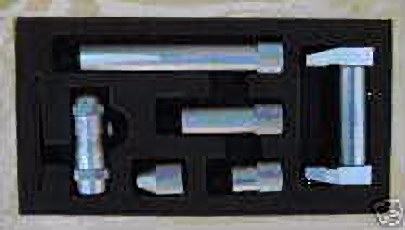

Innen - Meßschrauben - Satz

mit Einstellmaß 50 mm,im Holzkoffer
rostfrei, gehärtet, geschliffen
Feststellschraube
Nonius 0,01 mm
Stahl, mattverchromt,
Kontrollehre 50 mm



Genauigkeit: = ±(3 + n + L/50) µm
n = Anzahl der Verlängerungen
L = max. Messbereich
Messbereich Nonius

50 - 250 mm 0,01 mm (Abbildung links)
mit 4 Verlängerungselementen 13 – 25 – 50 – 100 mm, mit Gewinde M12x1,0

Messbereich Nonius
50 - 600 mm 0,01 mm (Abbildung rechts)

mit 6 Verlängerungselementen 13 – 25 – 50 – 100 – 150 – 200 mm, mit Gewinde M12x1,0





Schnellwechsel - Stahlhalter
Schnellwechselsystem
System MULTIFIX :
Grundkörper, 3 Drehstahlhalter,1 Bohrstahlhalter, 2 Spezialschlüssel.
Grundkörper und Einsätze in profilgeschliffener Ausführung,
dadurch kann man den Halter in 40 Stellungen rund um den Grundkörper in 9-Grad-Stufen versetzen,
leichtes Lösen und Festziehen durch Exzenterspannung
Set WAa
Preis auf Anfrage !
Grundkörper (LxBxH)
50 x 40 x 37 mm
1 Drehstahlhalter
12 x 50 mm
1 Prismenhalter
12 x 50 mm
1 Abstechhalter mit Abstechmesser
12 x 50 mm
1 Bohrstangenhalter
Ø 15 mm
Set WA
Preis auf Anfrage !
Grundkörper (LxBxH)
75 x 85 x 55 mm
3 Drehstahlhalter
20 x 90 mm
1 Prismenhalter
20 x 90 mm
Set WE
Preis auf Anfrage !
Grundkörper (LxBxH)
105 x 92 x 68 mm
2 Drehstahlhalter
20 x 100 mm
1 Drehstahlhalter
25 x 100 mm
1 Prismenhalter
30 x 100 mm
Set WB
Preis auf Anfrage !
Grundkörper (LxBxH)
123 x 107 x 78 mm
3 Drehstahlhalter
25 x 120 mm
1 Prismenhalter
30 x 120 mm


Drehstahlhalter   (Einsätze für oben)
für WAa
12 x 50 mm
Preise
für WA
20 x 90 mm
und
für WE
20 x 100 mm
Lieferzeit
für WE
25 x 100 mm
auf
für WB
32 x 120 mm
Anfrage !
für WB
32 x 140 mm

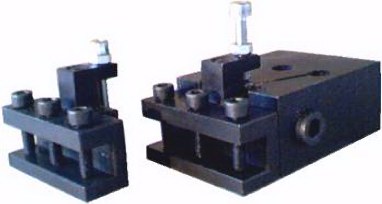

Schnellwechsel - Stahlhalter



Komplettsätze bestehend aus Grundkörper
und 3 Stahlhaltern, jeweils mit
Schwalbenschwanzführung und Höhenverstellung
Set LA
auf Anfrage !
mit Grundkörper (LxBxH)
65x55x30 mm
auf Anfrage !
Stahlhalter einzeln
12x55 mm
auf Anfrage !
Set LC
auf Anfrage !
mit Grundkörper (LxBxH)
80x75x40 mm
auf Anfrage !
Stahlhalter einzeln
20x75 mm
auf Anfrage !
Abstecheinsatz mit Trapezklingenmesser
zu LA  passend :
Passung zur Befestigung
Messer  (Querschnitt)

10x10X55 mm
2,5x12,7x75 mm
auf Anfrage !
zu  LB und LC passend :
Passung zur Befestigung
Messer  (Querschnitt)

12,7x12,7X55 mm
3,1x19x100mm

auf Anfrage !




Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten
