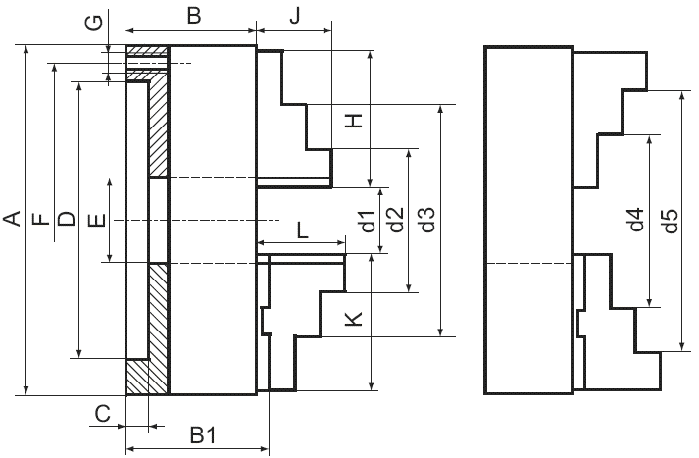

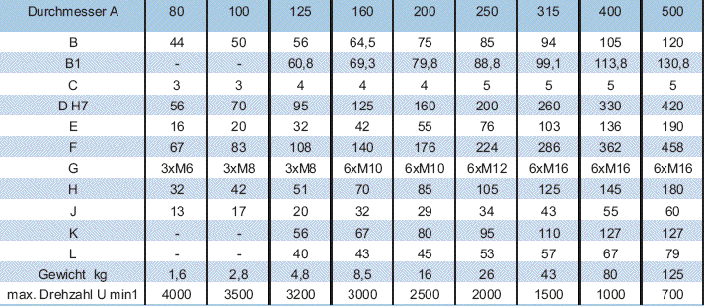

DREIBACKENFUTTER   BISON
Gusskörper, DIN 6350, Form A, System Cushman

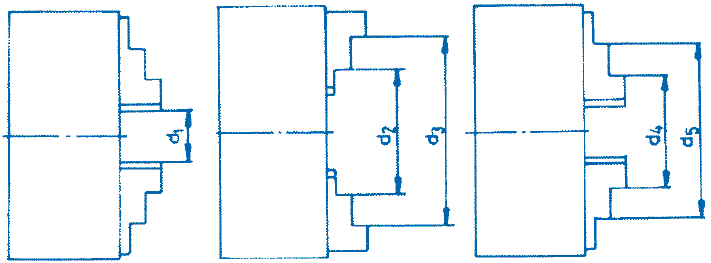

Spannbereich für alle BISON Drehfutter (DIN 6350, DIN 55029)

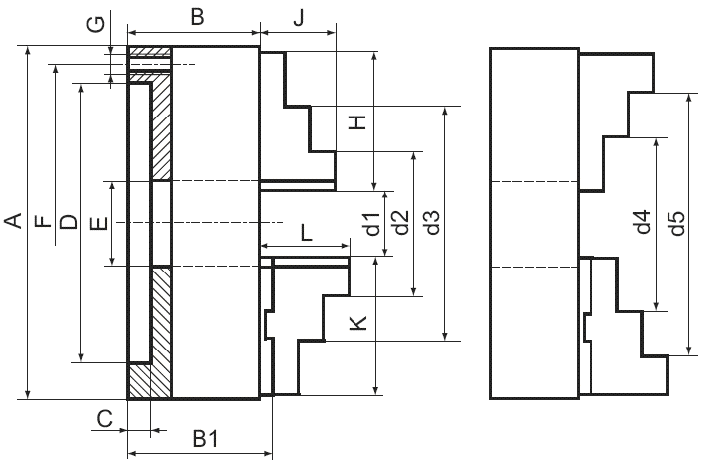

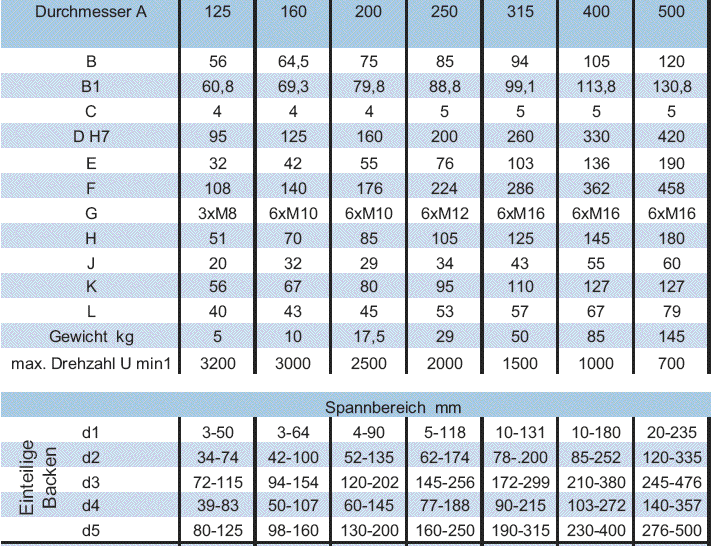

VIERBACKEN - PLANSPIRALFUTTER   BISON
Gusskörper, DIN 6350, Form A, System Cushman

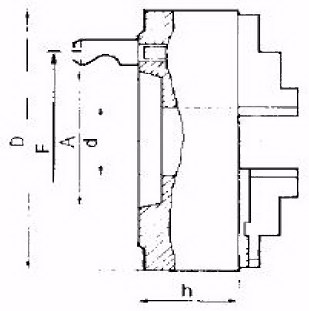

3-Backen-Drehfutter DIN 55029 Camlock-Aufnahme, BISON ***
*** ACHTUNG : Lieferzeit ca. 10 Tage !
*** nur gegen Vorkasse !
Ø
mm
Kurz-
kegel
Spann-
breich
F
mm
d
mm
A
mm
h
mm
max.
Drehzahl
Gewicht
kg
125
3
3 - 125
70,66
32
53,975
56
4800
5
125
4
3 - 125
82,58
32
63,513
56
4800
5
160
3
3 - 160
70,66
42
53,975
64,5
4500
9
160
4
3 - 160
82,58
42
63,513
64,5
4500
9
160
5
3 - 160
104,8
42
82,563
64,5
4500
9
200
4
4 - 200
82,58
55
63,513
75
4000
19
200
5
4 - 200
104,8
55
82,563
75
4000
19
200
6
4 - 200
133,4
55
106,375
75
4000
19
250
6
5 - 250
133,4
76
106,375
85
3500
32
250
8
5 - 250
171,4
76
139,719
85
3500
32

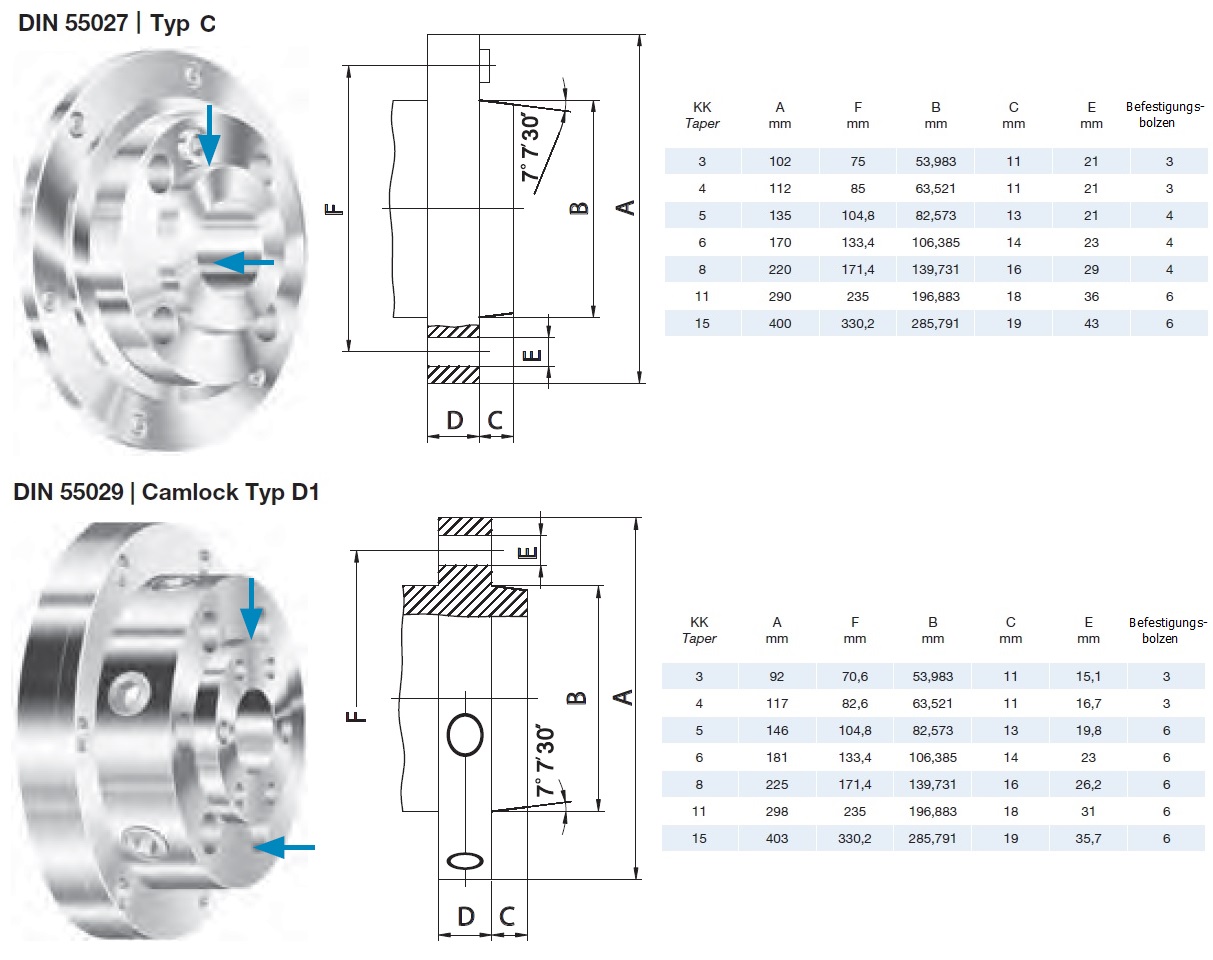

DIN 55029


Welchen Kurzkegel hat meine Drehmaschine ?
Welchen Kurzkegel muss mein Drehfutter haben ?
Einfach das Maß B an der Spindelnase oder im Futter messen !
Zum Beispiel : ca. 139 mm an der Aufnahme = Kurzkegel 8
Das Maß 'A' ist der Außendurchmesser =
nicht unbedingt identisch mit dem Außendurchmesser des Futter.
Das muss auch nicht sein - wichtig ist der Lochkreis der Befestigungsschrauben.


Planscheibenfutter BISON

Material
Type
Durch-
messer
Tiefe
mm
Durchlass
mm
Backen
Höhe
Gewicht
kg

Stahl
4306-85
86
40,0
25
17,0
1,9
Stahl
4306-100
100
40,0
25
17,0
2,5
Stahl
4306-125
130
43,0
26
20,0
4,8
Stahl
4306-160
156
43,0
42
20,0
6,6

Guss
4304-200
200
80
50
40,3
14,0
Guss
4304-250
250
85
65
40,3
25,0
