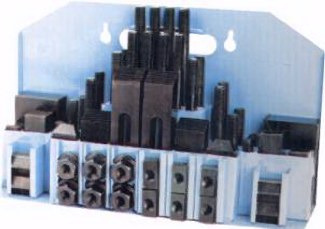

| Spannwerkzeugsatz
|
|
|
|
|
58-teilig in Aufbewahrungskassette:
6 Stufenspanneisen, 12 Stufenspannunterlagen,
4 Verlängerungsmuttern, 24 Stiftschrauben,
| 6 T-Nutensteine, 6 Bundmuttern |
|
|
| Nutenbreite 10 mm |
|
|
| Gewinde M 8 |
|
|
|
| Nutenbreite 12 mm |
|
|
| Gewinde M 10 |
|
|
|
| Nutenbreite 14 mm |
|
|
| Gewinde M 12 |
|
|
|
| Nutenbreite 16 mm |
|
|
| Gewinde M 14 |
|
|
|
| Nutenbreite 18 mm |
|
|
| Gewinde M 16 |
|
|
|

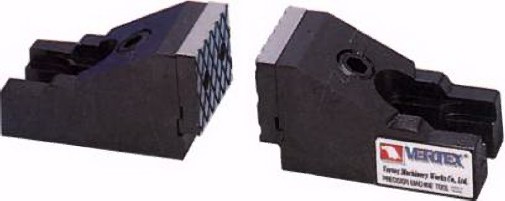

Niederzug - Aufspannklemme  |
zum Festklemmen eines Werkstücks direkt auf den Frästisch, mit Niederzugwirkung.
Sinnvoller Weise
sollte man 2 Stück nehmen !
|
 |
|
FV-450
|
FV-550
|
SV-062
|
SV-085
|
SV-125
|
| Material |
Guss
|
Guss
|
Stahl
|
Stahl
|
Stahl
|
| Backen |
100 mm
|
125 mm
|
62 mm
|
85 mm
|
125 mm
|
| Backenhöhe |
25-100 mm
|
42-120 mm
|
15-85 mm
|
20-125 mm
|
20-140 mm
|
| Gewicht / je |
6,5 kg
|
11 kg
|
2,5 kg
|
5,5 kg
|
11 kg
|
|
Stufen - Spanneisen |
|
|
|
|
Da alle Stufenspanneisen sehr ähnliche Außenabmessungen haben, |
|
ist die Unterscheidung nach dem Schlitz sinnvoll, |
|
durch den die Befestigungsschraube geht. |
|
Abmessungen : |
|
alle : Länge 64 mm, Materialstärke 12 mm |
|
|
|
|
Schlitz |
|
|
Länge x Breite |
|
|
STE-M6 |
|
|
25 x 7 mm für M6 |
|
|
64 x 25 mm |
|
|
STE-M810 |
|
|
29 x 10 mm für M8/M10 |
|
|
64 x 25 mm |
|
|
STE-M12 |
|
|
32 x 13 mm für M12 |
|
|
64 x 28 mm |
|
|
|
|
|
|
Stufen - Spannunterlagen |
|
|
|
|
Höhe x Tiefe x Breite |
|
|
erreichbare Höhe |
|
|
STU4327 |
|
|
43 x 27 x 25 mm |
|
|
43-68 mm |
|
|
erreichbare Höhe : durch Aufeinandersetzen von je 2 Stück |
|
|

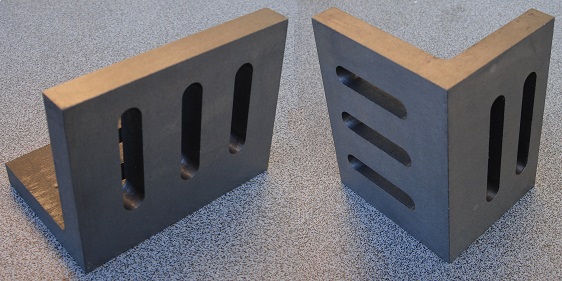

Montagewinkel, |
|
Aufspannwinkel 90 Grad |
|
 |
|
mit Spannschlitzen |
|
115 x 90 x 75 mm |
|
|
|
AWS115 |
|
|
|
|
geschliffener Spannwinkel aus Grauguss, |
|
Schenkellänge 90 mm ( 3 Schlitze ) |
|
und 75 mm ( 2 Schlitze ), |
|
Schlitzbreite 11 mm, |
|
Materialstärke 10 mm, |
|
Genauigkeit 0,01/100mm |
|
Gewicht ca. 1,4 kg |
|
|

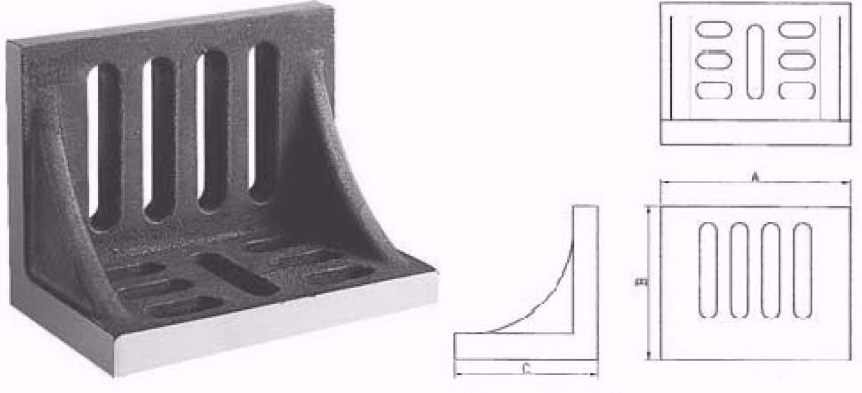

Aufspannwinkel 90 Grad mit Spannschlitzen |
|
|
Spezialguss, 2-seitig bearbeitet |
|
Spannfläche und Standfläche mit Spannschlitzen, |
|
mit seitlichen Versteifungsrippen, |
|
Rechtwinkligkeit und Parallelität: 0,01 mm / 100 mm |
|
 |
